| 1. Общее | |

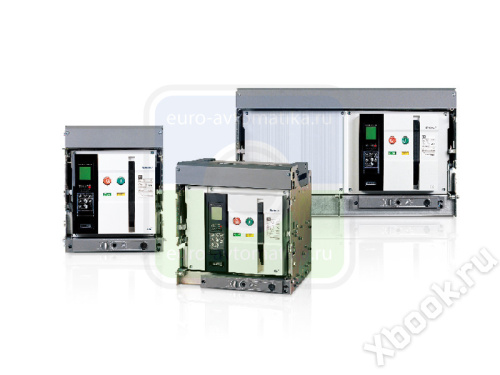

| Описание товара | AN-13D3-13A |
| Тип продукта | Air Circuit breaker |
| Наименование товара | AN |
| Название бренда | Metasol |
| Применение устройства | Protection |
| Категория селективности | Category B |
| Пригодность для изоляции | Yes conforming to IEC 60947-2 |
| Сертификация качества | ISO 9001 |
| Сертификат системы экологического менеджмента | ISO 14001 |
| Стандарты | IEC 60947-2 |
| Испытательная лаборатория | DEKRA, PT&T |
| Сертификация | CE, CCC, EAC, Marine(LR, RINA, NK, KR, BV, ABS, DNV) |
| 2. Характеристики | |
| Тип сети | AC |
| Частота сети | 50/60 Hz |
| Полюсы [р] | 3.0 |
| Режим монтажа | Withdrawable |
| Потери мощности [Вт] | 188.0 |
| Номинальный ток [А] | 1250.0 |
| Номинальное напряжение | 415V / 380V / 230V / 220V |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 12 kV conforming to IEC-60947-2 |
| Номинальное напряжение изоляции (Ui) | 1000 V AC 50/60 Hz conforming to IEC-60947-2 |
| Номинальная рабочая отключающая способность при коротком замыкании в % от Icu (Ics) | 1.0 |
| Номинальная отключающая способность при коротком замыкании (Icu) | 50 kA Icu at 550/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| Номинальная включающая способность короткого замыкания (Icm) | 105 kA Icm at 550/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| Номинальный кратковременно выдерживаемый ток (Icw) | 36 kA 3s conforming to IEC 60947-2 |
| Индивидуальное короткое замыкание полюсов (IIT) | N/A |
| Максимальное время отключения | 50 ms under Icw |
| Максимальное время отклика на закрытие | 80 ms |
| Максимальное время дуги | 40 ms |
| Максимум. повышение температуры более 40 град. окружающей среды | 80 K |
| EMC и климат | YES conforming to IEC 60947-2 |
| Материал главных контактов | Ag Alloy |
| Материал дугогасительных контактов | Cu |
| Механическая износостойкость | 20000 (60 times per hour) |
| Электрическая износостойкость | 5000 (30 times per hour) |
| Выдвижная прочность | 200.0 |
| Выдерживаемое напряжение промышленной частоты (Vrms) | 1.5 kVac/5s - Control and Auxiliary |
| Номинальное импульсное выдерживаемое напряжение (1,2x50 мкс) | 4 kVac - Control and Auxiliary |
| Среднее время зарядки пружины | Less than 4s at Maximum voltage |
| Время срабатывания катушки независимого расцепителя | 40 ms - Contacts fully open |
| Время работы замыкающей катушки | 75 ms - Contacts fully close |
| 3. Окружающая среда | |
| Степень загрязнения | 3 conforming to IEC 60947-1 |
| Температура окружающего воздуха для работы | -20 to 60 °C |
| Температура окружающего воздуха для хранения | -50 to 80 °C |
| Влажность | 90% at 20 °C |
| Высота | under 2000 m |
| IP-степень | IP 54 (with Dust cover) |
| Чистая ширина продукта | 334 mm |
| Высота изделия нетто | 430 mm |
| Чистая глубина продукта | 375 mm |
| Вес нетто продукта | 63 kg with cradle |
| Расстояние между фазами до фазы | Horizontal type : 85 mm |
| Расстояние между фазами до земли | Horizontal type : 89.5 |
| Расстояние между основными контактами | 34 mm |
| Расстояние между дугогасительными контактами | 40 mm |
| 4. Опции | |
| Двигатель с пружинным зарядом | AC 440~480V 0.3 A (Inrush current is 5 times of load current) |
| Катушка независимого расцепителя | AC 380~480 V (Inrush 200 W Stdady-state 5 W) |
| Замыкающая катушка | AC 380~480 V (Inrush 200 W Stdady-state 5 W) |
| Катушка UVT | AC 380~480 V (Inrush 200 W Stdady-state 5 W) |
| Вспомогательные переключатели | 6a6b High capacity ON charge |
| Предусмотрены дугогасительные контакты и дугогасительные камеры. | Да |
| Предусмотрено аварийное ручное зарядное устройство | Да |
| Предусмотрен ли механический индикатор положения? | Да |
| Есть ли индикатор заряда/разряда? | Да |
| Предусмотрен ли счетчик операций? | Да |
| Предусмотрена ли автоматическая защитная шторка? | Да |
| Предусмотрено реле контроля цепи отключения | Да |
| Предусмотрена работа без отключения и функция защиты от накачки | Да |
