| 1. Общее | |
| Код продукта | 0108018300 |

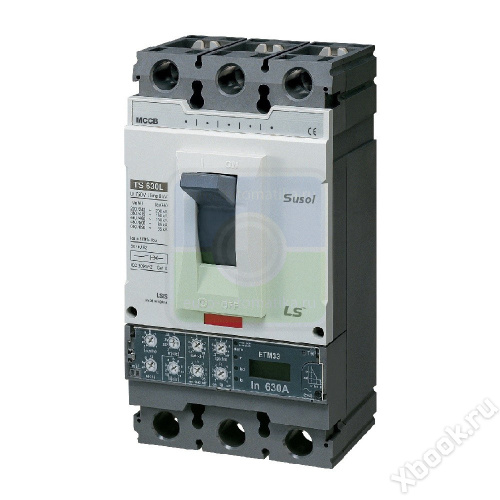

| Описание товара | TS630N ETM33 250A 3P AEC EXP |
| Тип продукта | Susol Molded Case Circuit Breaker |
| Наименование товара | TS630N |
| Расцепитель | ETM(Electronic, LSIG)+AEC |
| [In] номинальный ток | 250 A at 40 ℃ |
| Описание Полюсы | 3P |
| Описание защищенных полюсов | 3T |
| Тип сети | AC (50/60 Hz), DC |
| Верхнее соединение | Front (screw) |
| Нижнее соединение | Front (screw) |
| 2. Характеристики | |
| [Ue] номинальное рабочее напряжение (AC 50/60 Гц) | 690 V AC |
| [Ue] номинальное рабочее напряжение (DC - пост. ток) | 500 V DC |
| [Uimp] номинальное выдерживаемое импульсное напряжение | 8 kV |
| Номинальное напряжение изоляции [Ui] | 1000 V |
| Механическая износостойкость | 20000 cycles |
| Электрическая износостойкость (AC) | 6000 cycles 415 V In |
| Категория использования | Category A |
| Пригодность для изоляции | Да |
| Стандарт (Reference standard) | IEC 60947-2 |
| Номинальная [Icu] Предельная отключающая способность при коротком замыкании | 50 kA at 500 V DC (2poles in series), Reference |
| [Ics] номинальная рабочая отключающая способность | 50 kA at 500 V DC (2poles in series), Reference |
| [Icm] номинальная маркирующая способность при коротком замыкании | 17 kA at 660/690 V AC 50/60 Hz, IEC 60947-2 |
| Характеристики расцепителя | Power source : DC24V Power is required. |
| [Ir] Диапазон регулировки долговременного срабатывания | 0.8, 0.85, 0.9, 0.95, 1 x Iu |
| [Iu] Диапазон регулировки долговременного срабатывания | 0.5, 0.6, 0.7, 0.8, 0.9, 1.0 x In |
| [tr] Диапазон регулировки длительной задержки | 2s, 4s, 6s, 8s, 12s at 6 x lr, tolerance ±20% |
| [Isd] Диапазон регулировки кратковременного срабатывания | 1.5, 2, 3, 4, 5, 6, 7, 8, 10 x Ir, tolerance ±15% |
| [tsd] Диапазон настройки кратковременной задержки | 300ms (Tripping time : 240ms |
| [Ii] Диапазон регулировки мгновенного срабатывания | 1.5, 2, 3, 4, 5, 6, 8, 10, 11 x In |
| [Ig] Диапазон регулировки срабатывания защиты от замыканий на землю | 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, off x In |
| [tg] Диапазон настройки выдержки времени защиты от замыканий на землю | 400ms (Tripping time : 350ms |
| Alarm LED | Ir (105% ~) : Blink |
| 3. Окружающая среда | |
| Степень загрязнения | 3, IEC 60664-1 |
| Degree of protection | IP20, IEC 60529 |
| Температура окружающего воздуха для работы | -20…70 °C |
| Температура окружающего воздуха для хранения | -40…70 °C |
| Режим монтажа | Fixed |
| Монтажная опора | Backplate |
| Сертификаты 1) (Общие) | IC (Korea) |
| Сертификаты (доставка) | KR (Korea) |
| 4. Размеры | |
| Ширина продукта | 140 mm |
| Высота продукта | 260 mm |
| Глубина продукта | 110 mm |
| Вес изделия | 5.4 kg |
| Ширина упаковки | 155 mm |
| Высота упаковки | 275 mm |
| Глубина упаковки | 174 mm |
| Вес упаковки | 5.4 kg |
| Количество в упаковке (в ящике) | 1 pcs. |
