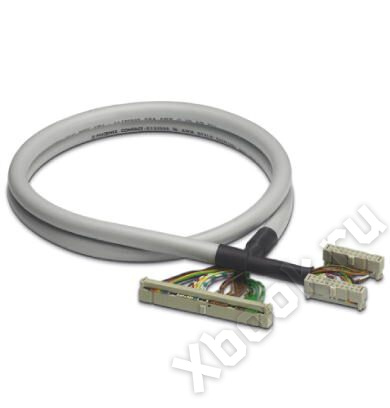

Phoenix contact 2304953 FLK 50/2FLK20/EZ-DR/1000/DV Кабель в Москве

Артикул: 1750208
Рейтинг: 147
В наличииВ наличии

Наши преимущества

Гарантия лучшей цены
Дисконтная программа
Гарантия 12 месяцев
Возврат и обмен без проблем
Различные способы оплаты

Способы оплаты

Наличный расчет
Пластиковые карты
По счету в банке
Характеристики:
Vendor Code 2304953

Подготовленный круглый кабель; yправление: Emerson Delta V; Подключение 1: IDC/FLK коммутационная плата (2x 20-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 50-полюсн.); длина кабеля: 10 м

Преимущества для Вас

  • Система DeltaV обеспечивает подключение объектов управления с помощью блоков групповой оконечной нагрузки (MTB) и плоских кабелей с разъемами
  • Специально для 32-канальных модулей ввода/вывода с 40-контактным интерфейсом MTB предлагаются системные кабели для соединения модулей ввода/вывода с 32-канальными интерфейсными модулями VARIOFACE

Коммерческие данные

Код заказа 2304953
Упаковочная единица 1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 480 (C-5-2017)
GTIN4046356011761
Вес/шт. (без упаковки)1 418,800 GRM

Общие сведения

Макс. допустимое рабочее напряжение25 В AC
60 В DC
Нагрузочная способность по току на 1 цепь, макс.1 A (50 °C)
0,6 A (70 °C)
Длина кабеля10 м
Наружный диаметр кабеля9,9 мм ±0,4 мм
Отдельная жила, сечение0,14 мм²
Отдельная жила, сечение [AWG]26
Отдельная жила, кол-во7
Отдельная жила, материалМедь, оцинкованная
Диаметр проводника вкл. изоляцию1 мм ±0,03 мм
Минимальный радиус изгиба, при жесткой прокладке82 мм
Минимальный радиус изгиба, при подвижной прокладке155 мм
Циклы изгибания5000 (при радиусе ≥ 15x внешнего диаметра)
Кабель, подготовкаТехника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4
Экранировканет
Проводники - сопротивление изоляции≥ 20 МОм/км (20 °C)
Проводники - сопротивление≤ 145 Ом/км (20 °C)
Внешняя оболочка, материалПолутвердый ПВХ
Внешняя оболочка, цветсерый
Степень защитыIP00
Степень защиты на месте установки≥ IP54
Нормальный режим работы100 % ED

Стандарты и предписания

НегорючестьUL VW-1
CSA FT-1
МЭК 60332-1-2
VDE 0842, часть 332-1-2
МЭК 60332-3-22
Маслостойкостьпротив брызг
Бензостойкостьпротив брызг
НаименованиеВоздушные пути и пути утечки
Стандарты / нормативные документыDIN EN 50178
Расчетное напряжение изоляции63 В
Расчетное импульсное напряжение0,6 кВ
ИзоляцияФункциональная изоляция
Степень загрязнения2
Категория перенапряженияII

Условия окружающей среды

Температура окружающей среды (при эксплуатации)-40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях)
-10 °C ... 70 °C (подвижный монтаж)
Температура окружающей среды (хранение/транспорт)-40 °C ... 80 °C
Макс. рабочая высота≤ 2000 м

Параметры подключения 1

Наименование, подключениеУровень полевых устройств
Подключение согласно стандартуМЭК 60603-13
Тип подключенияIDC/FLK коммутационная плата
Количество точек подключения1
Полюсов50
Циклы установки> 50
Размер шага2,54 мм

Параметры подключения 2

Наименование, подключениеУровень управления
Подключение согласно стандартуМЭК 60603-13
Тип подключенияIDC/FLK коммутационная плата
Количество точек подключения2
Полюсов20
Циклы установки> 50
Размер шага2,54 мм

Поддерживаемые устройства управления

УправлениеEmerson DeltaV
- подходящие платы ввода-выводаVE4001S2T2B5
VE4002S1T2B6

Цветовой код

Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилыIDC/FLK50 (3) = IDC/FLK20-1 (1) = черный
IDC/FLK50 (4) = IDC/FLK20-1 (2) = коричневый
IDC/FLK50 (5) = IDC/FLK20-1 (3) = красный
IDC/FLK50 (6) = IDC/FLK20-1 (4) = оранжевый
IDC/FLK50 (7) = IDC/FLK20-1 (5) = желтый
IDC/FLK50 (8) = IDC/FLK20-1 (6) = зеленый
IDC/FLK50 (9) = IDC/FLK20-1 (7) = синий
IDC/FLK50 (10) = IDC/FLK20-1 (8) = фиолетовый
IDC/FLK50 (11) = IDC/FLK20-1 (18) = серый
IDC/FLK50 (15) = IDC/FLK20-1 (9) = белый
IDC/FLK50 (16) = IDC/FLK20-1 (10) = белый-черный
IDC/FLK50 (17) = IDC/FLK20-1 (11) = белый-коричневый
IDC/FLK50 (18) = IDC/FLK20-1 (12) = белый-красный
IDC/FLK50 (19) = IDC/FLK20-1 (13) = белый-оранжевый
IDC/FLK50 (20) = IDC/FLK20-1 (14) = белый-желтый
IDC/FLK50 (21) = IDC/FLK20-1 (15) = белый-зеленый
IDC/FLK50 (22) = IDC/FLK20-1 (16) = белый-синий
IDC/FLK50 (23) = IDC/FLK20-1 (20) = белый-фиолетовый
IDC/FLK50 (27) = IDC/FLK20-2 (1) = белый-серый
IDC/FLK50 (28) = IDC/FLK20-2 (2) = коричневый-черный
IDC/FLK50 (29) = IDC/FLK20-2 (3) = коричневый-красный
IDC/FLK50 (30) = IDC/FLK20-2 (4) = коричневый-оранжевый
IDC/FLK50 (31) = IDC/FLK20-2 (5) = коричневый-желтый
IDC/FLK50 (32) = IDC/FLK20-2 (6) = коричневый-зеленый
IDC/FLK50 (33) = IDC/FLK20-2 (7) = коричневый-синий
IDC/FLK50 (34) = IDC/FLK20-2 (8) = коричневый-фиолетовый
IDC/FLK50 (35) = IDC/FLK20-2 (18) = коричневый-серый
IDC/FLK50 (39) = IDC/FLK20-2 (9) = коричневый-белый
IDC/FLK50 (40) = IDC/FLK20-2 (10) = зеленый-черный
IDC/FLK50 (41) = IDC/FLK20-2 (11) = зеленый-коричневый
IDC/FLK50 (42) = IDC/FLK20-2 (12) = зеленый-красный
IDC/FLK50 (43) = IDC/FLK20-2 (13) = зеленый-оранжевый
IDC/FLK50 (44) = IDC/FLK20-2 (14) = зеленый-синий
IDC/FLK50 (45) = IDC/FLK20-2 (15) = зеленый-фиолетовый
IDC/FLK50 (46) = IDC/FLK20-2 (16) = зеленый-серый
IDC/FLK50 (47) = IDC/FLK20-2 (20) = зеленый-белый

Environmental Product Compliance

China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

eCl@ss

eCl@ss 5.127242200
eCl@ss 6.027249200
eCl@ss 7.027249205
eCl@ss 8.027249205
eCl@ss 9.027242220

ETIM

ETIM 2.0EC000237
ETIM 3.0EC000237
ETIM 4.0EC000237
ETIM 5.0EC000237
ETIM 6.0EC000237
ETIM 7.0EC000237

UNSPSC

UNSPSC 6.0126121620
UNSPSC 7.090126121620
UNSPSC 1126121620
UNSPSC 12.0126121620
UNSPSC 13.226121620
