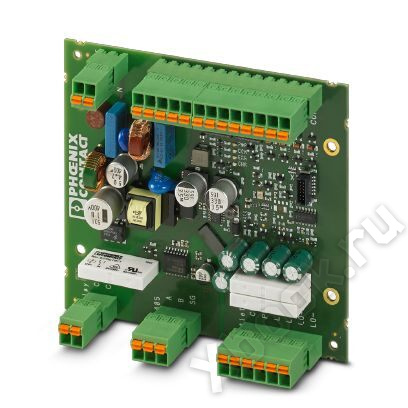

Устройство управления зарядкой EV-CC-AC1-M3-CBC-SER-PCB-MSTB в виде печатной платы для зарядки электромобилей согласно МЭК 61851-1, режим 3, случай B (силовая розетка) или C (автомобильный зарядный штекер). Подключение посредством штекерного разъема для печатной платы на разъем на плату.
Коммерческие данные
| Код заказа | 1627353 |
|---|
| Упаковочная единица | 1 stk |
|---|
| Страница каталога | Стр. 765 (C-2-2017) |
|---|
| GTIN | 4055626342986 |
|---|
| Вес/шт. (без упаковки) | 130,000 GRM |
|---|
Описание изделия
| Тип изделия | Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN) |
|---|
| Исполнение | как нелакированная печатная плата |
|---|
| Стандарты / нормативные документы | МЭК 61851-1 |
|---|
| GB/T 18487.1-2015 |
|---|
| SAE J1772 |
|---|
| Режим заряда | Режим 3, случай B + C |
|---|
| Указание по типу подключения | с разъемом MSTB |
|---|
| Количество поддерживаемых точек зарядки | 1 |
|---|
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
|---|
| Соответствие нормам | Соответствие CE |
|---|
Размеры
| Высота | 108 мм |
|---|
| Ширина | 120 мм |
|---|
| Глубина | 34,00 мм |
|---|
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 70 °C |
|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
|---|
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % |
|---|
| Степень защиты | IP00 |
|---|
Входы
| Количество цифровых входов | 5 |
|---|
| Диапазон частот | 50 Гц ... 60 Гц |
|---|
| Номинальная потребляемая мощность | |
|---|
| Номинальный ток IN | ≤ 1 мА |
|---|
| Входное номинальное напряжение UN | 12 В |
|---|
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
|---|
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
|---|
Релейные выходы
| Управление контактором зарядки | Релейный выход C1,2 |
|---|
| Коммутационная способность минимальная | 1500 ВА |
|---|
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
|---|
| Максимальный коммутационный ток | 6 A |
|---|
| Управление блокирующим исполнительным механизмом | Релейный выход LO+/- |
|---|
| Коммутационная способность минимальная | 24 ВА |
|---|
| Максимальное напряжение переключения | 12 В (Внутреннее питание) |
|---|
| Максимальный коммутационный ток | 2 A |
|---|
Цифровые выходы
| Управление дополнительными функциями | 4 цифрого выхода |
|---|
| Способ подключения | Зажимы Push-in |
|---|
| Максимальное напряжение на выходе | 30 В |
|---|
| Максимальный выходной ток | 0,5 A (Суммарный ток для всех выходов; питание от внутренней сети) |
|---|
| 0,6 A (на каждый выход; питание от внешней сети) |
|---|
Интерфейс передачи данных RS-485
| Количество интерфейсов | 1 |
|---|
| Шинная система | RS-485 |
|---|
| Тип подключения | Вставные пружинные клеммы |
|---|
| Скорость передачи данных | 9,6 кбит/с (Стандартный) |
|---|
| 9,6 кбит/с ... 19,2 кбит/с (pегулируется) |
|---|
| Контроль потока данных / протокол | Modbus/RTU (ведомое) |
|---|
Характеристики клемм
| Тип подключения | Вставные пружинные клеммы |
|---|
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
|---|
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
|---|
| Сечение проводника AWG | 24 ... 16 |
|---|
Питание устройства
| Электропитание | 230 В |
|---|
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
|---|
| Потребляемый ток, макс. | 40 мА |
|---|
| Номинальная потребляемая мощность | |
|---|
| Диапазон частот | 50 Гц ... 60 Гц |
|---|
Монтаж
| Монтажное положение | на выбор |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 27210902 |
|---|
| eCl@ss 4.1 | 27371105 |
|---|
| eCl@ss 5.0 | 27371801 |
|---|
| eCl@ss 5.1 | 27242700 |
|---|
| eCl@ss 6.0 | 27242200 |
|---|
| eCl@ss 7.0 | 27242207 |
|---|
| eCl@ss 8.0 | 27242207 |
|---|
| eCl@ss 9.0 | 27144703 |
|---|
ETIM
| ETIM 3.0 | EC001505 |
|---|
| ETIM 4.0 | EC001599 |
|---|
| ETIM 5.0 | EC001413 |
|---|
| ETIM 6.0 | EC002889 |
|---|
| ETIM 7.0 | EC002889 |
|---|
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|
| UNSPSC 7.0901 | 39121535 |
|---|
| UNSPSC 11 | 39121535 |
|---|
| UNSPSC 12.01 | 39121535 |
|---|
| UNSPSC 13.2 | 39121801 |
|---|
