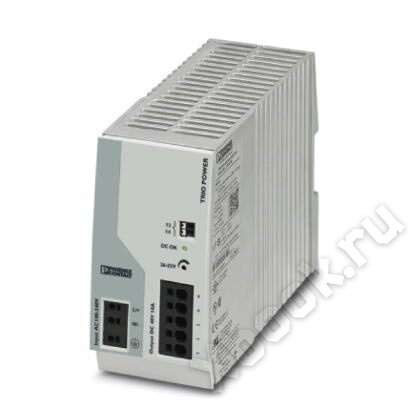

Источник питания TRIO POWER с регулированием в первичной цепи и зажимом push-in для несущей рейки, вход: 1-фазн., выход: 48 В DC / 10 A
Описание изделия
Источники питания TRIO POWER со стандартным набором функций
Источники питания серии TRIO POWER с зажимом push-in идеально подходят для применения в машиностроении. Все функции и компактная конструкция одно- и трехфазных модулей оптимально соответствуют высоким требованиям. Надежное питание потребляющих устройств в сложных условиях эксплуатации обеспечивается блоками питания чрезвычайно прочной электрической и механической конструкции.
Преимущества для Вас
- Экономия времени и издержек благодаря зажиму Push-in и узкой конструкции
- Повышение степени готовности оборудования с динамическим резервом мощности в 150 % номинального тока на пять секунд
- Максимальная гибкость благодаря широкому диапазону температур от -25 °C до +70 °C и запуску устройства при -40 °C
- Надежность благодаря высокой электрической прочности
- Механическая прочность благодаря высокой вибростойкости и ударопрочности
Коммерческие данные
| Код заказа | 2903160 |
|---|
| Упаковочная единица | 1 stk |
|---|
| Страница каталога | Стр. 225 (C-4-2017) |
|---|
| GTIN | 4055626255415 |
|---|
| Вес/шт. (без упаковки) | 1 678,000 GRM |
|---|
Размеры
| Ширина | 68 мм |
|---|
| Высота | 130 мм |
|---|
| Глубина | 160 мм |
|---|
Окружающие условия
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
|---|
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
|---|
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
|---|
| Климатический класс | 3K3 (согласно EN 60721) |
|---|
| Степень загрязнения | 2 |
|---|
| Высота установки | ≤ 5000 м (> 2000 м, изменение хар-к: 10 %/1000 м) |
|---|
Входные данные
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
|---|
| 110 В DC ... 250 В DC |
|---|
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % |
|---|
| 99 В DC ... 275 В DC |
|---|
| Электрическая прочность максимальный | ≤ 300 В AC 15 c |
|---|
| Диапазон частот AC | 50 Гц ... 60 Гц ±10 % |
|---|
| Ток утечки на PE | |
|---|
| Потребляемый ток | 5,6 A (100 В AC) |
|---|
| 5,4 A (120 В AC) |
|---|
| 2,6 A (230 В AC) |
|---|
| 2,4 A (240 В AC) |
|---|
| Номинальная потребляемая мощность | 604,7 ВА |
|---|
| Импульс пускового тока | 20 A (при 25 °C) |
|---|
| Время автономной работы | тип. 10 мс (120 В AC) |
|---|
| тип. 15 мс (230 В AC) |
|---|
| Входной предохранитель | 10 A (внутренний (защита модуля)) |
|---|
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K) |
|---|
| Коэффициент мощности (cos phi) | 0,85 |
|---|
| Наименование защиты | Защита от перенапряжений при переходных процессах |
|---|
| Защитная цепь / модуль | Варистор |
|---|
Выходные данные
| Номинальное напряжение | 48 В DC ±1 % |
|---|
| Диапазон настройки выходного напряжения (USet) | 36 В DC ... 55 В DC (> 48 В DC, ограничение по постоянной мощности) |
|---|
| Номинальный ток на выходе (IN) | 10 A |
|---|
| Динамический Boost (IDyn.Boost) | 15 A (5 с) |
|---|
| Изменение хар-к | > 60 °C ... 70 °C (2,5 % / K) |
|---|
| Возможность параллельного подключения | да, резервирование и повышение мощности |
|---|
| Возможность последовательного подключения | да |
|---|
| Устойчивость к обратной связи | ≤ 60 В DC |
|---|
| Защита от импульсных перенапряжений на выходе | ≤ 60 В DC |
|---|
| Рассогласование | |
|---|
| |
|---|
| |
|---|
| Остаточная пульсация | (ДА) (при номинальном значении) |
|---|
| Выходная мощность | 480 Вт |
|---|
| Время включения, типовое | |
|---|
| Коммутационные пики, номинальная нагрузка | (ДА) |
|---|
| Рассеиваемая мощность, без нагрузки, макс. | |
|---|
| Рассеиваемая мощность, номинальная нагрузка, макс. | |
|---|
Общие сведения
| Вес нетто | 1,4 кг |
|---|
| КПД | > 93 % (при 230 В AC и номинальных значениях) |
|---|
| Напряжения изоляции на входе / выходе | 3 кВ AC |
|---|
| 1,5 кВ AC |
|---|
| Степень защиты | I (в закрытом шкафу управления) |
|---|
| IP20 |
|---|
| MTBF (IEC 61709, SN 29500) | > 1800000 ч (25 °C) |
|---|
| > 800000 ч (40 °C) |
|---|
| > 480000 ч (60 °C) |
|---|
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
|---|
| Указания по монтажу | присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм |
|---|
Характеристики клемм, вход
| Тип подключения | Зажимы Push-in |
|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|
| Сечение жесткого проводника макс. | 4 мм² |
|---|
| Сечение гибкого проводника мин. | 0,2 мм² |
|---|
| Сечение гибкого проводника макс. | 2,5 мм² |
|---|
| Сечение проводника AWG, мин. | 24 |
|---|
| Сечение проводника AWG, макс. | 12 |
|---|
| Длина снятия изоляции | 10 мм |
|---|
Характеристики клемм, выход
| Тип подключения | Зажимы Push-in |
|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|
| Сечение жесткого проводника макс. | 10 мм² |
|---|
| Сечение гибкого проводника мин. | 0,2 мм² |
|---|
| Сечение гибкого проводника макс. | 6 мм² |
|---|
| Сечение проводника AWG, мин. | 24 |
|---|
| Сечение проводника AWG, макс. | 8 |
|---|
| Длина снятия изоляции | 15 мм |
|---|
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|
| Сечение жесткого проводника макс. | 1,5 мм² |
|---|
| Сечение гибкого проводника мин. | 0,2 мм² |
|---|
| Сечение гибкого проводника макс. | 1,5 мм² |
|---|
| Сечение проводника AWG, мин. | 24 |
|---|
| Сечение проводника AWG, макс. | 16 |
|---|
| Длина снятия изоляции | 8 мм |
|---|
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|
| Излучение помех | EN 55011 (EN 55022) |
|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
|---|
| Стандарты / нормативные документы | EN 61000-4-2 |
|---|
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
|---|
| Диапазон частот | 80 МГц ... 1 ГГц |
|---|
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
|---|
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
|---|
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
|---|
| Стандарты / нормативные документы | EN 61000-4-4 |
|---|
| Примечания | Критерий B |
|---|
| Стандарты / нормативные документы | EN 61000-6-3 |
|---|
| EN 61000-4-6 |
|---|
| Диапазон частот | 0,15 МГц ... 80 МГц |
|---|
| Напряжение | 10 В (Уровень контроля 3) |
|---|
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
|---|
| Стандарт - безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
|---|
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
|---|
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
|---|
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
|---|
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
|---|
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
|---|
| Сертификация UL | UL зарегистрирован UL 508 |
|---|
| UL/C-UL одобренный UL 60950-1 |
|---|
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
|---|
| Вибрация (при эксплуатации) | |
|---|
| 15 Гц ... 150 Гц, 4г, 90 мин.. |
|---|
| Применение в железнодорожной отрасли | EN 50121-4 |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|
| Lead 7439-92-1 |
|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 27040702 |
|---|
| eCl@ss 4.1 | 27040702 |
|---|
| eCl@ss 5.0 | 27049002 |
|---|
| eCl@ss 5.1 | 27049002 |
|---|
| eCl@ss 6.0 | 27049000 |
|---|
| eCl@ss 7.0 | 27049002 |
|---|
| eCl@ss 8.0 | 27049002 |
|---|
| eCl@ss 9.0 | 27040701 |
|---|
ETIM
| ETIM 4.0 | EC002540 |
|---|
| ETIM 5.0 | EC002540 |
|---|
| ETIM 6.0 | EC002540 |
|---|
| ETIM 7.0 | EC002540 |
|---|
UNSPSC
