Характеристики:

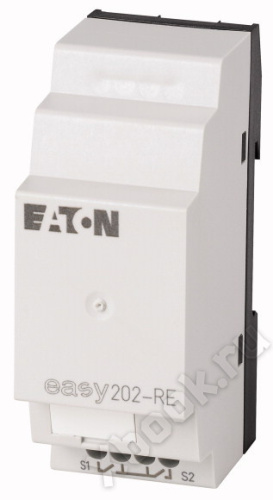

| Vendor Code | 232186 |
Программа поставок
Технические характеристики
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Апробации
| Ассортимент | Управляющее реле easyRelay Многофункциональный дисплей MFD-Titan | ||
| Ассортимент | Система ввода/вывода EC4E Компактные ПЛК EC4P | ||
| Подассортимент | Модули расширения входов/выходов, цифровые | ||
| Основная функция | Модули расширения | ||
| Описание | применяется через easyLink | ||
| Функция | Модули расширения EASY... | ||
| Принадлежности | Модули расширения входов/выходов, цифровые | ||
| Выходы | |||
| Вид | Реле | ||
| Питающее напряжение | 24 В пост. тока | ||
| Применяемое для | easy700 easy800 EC4P MFD-CP8… |
| Общее | |||
| Размеры (Ш x В x Г) | мм | 35,5 x 90 x 58 (2 установочных мест) | |
| Вес | кг | 0.07 | |
| Поперечные сечения соединения | |||
| одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
| Климатические внешние условия | |||
| Хранение | ? | °C | -40 - +70 |
| Электромагнитная совместимость (ЭМС) | |||
| Категория перенапряжения / степень загрязнения | II/2 | ||
| Электростатическая разрядка (ESD) | |||
| примененный стандарт | IEC EN 61000-4-2, уровень 3 | ||
| мощные импульсы (скачок напряжения) | 2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5 | ||
| Релейные выходы | |||
| Количество | 2 | ||
| Выходы в группах для | 2 | ||
| Параллельная схема выходов для увеличения мощности | не допускается | ||
| Предохранитель выходного реле | Линейный защитный автомат B16 или предохранитель 8 A (T) | ||
| Гальваническое разделение | для электропитания: да для входов: да Безопасное разъединение согласно EN 50178: 300 В перем. тока Изоляция базы: 600 В перем. тока в группах | ||
| Механический срок службы | Переключения | x 106 | 10 |
| Контакты | |||
| обычный термический ток (10 A UL) | A | 8 | |
| рекомендовано для нагрузки 12 В перем./пост. тока | мА | >500 | |
| устойчивый к коротким замыканиям cos ? = 1, характеристика B16 при 600 A | A | 16 | |
| устойчивый к коротким замыканиям cos ? = от 0,5 до 0,7; характеристика B16 при 900 A | A | 16 | |
| Номинальная устойчивость к импульсу Uimp контактной катушки | кВ | 6 | |
| Номинальное напряжение | Ue | В перем. тока | 250 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
| Безопасное разъединение согласно EN 50178 | В перем. тока | 300 между катушкой и контактом 300 между двумя контактами | |
| Отключающая способность | |||
| AC-15, 250 В перем. тока, 3 A (600 перекл./ч) | Переключения | 300000 | |
| DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) | Переключения | 200000 | |
| Нагрузка лампы накаливания | |||
| 1000 Вт при 230/240 В перем. тока | Переключения | 25000 | |
| 500 Вт при 115/120 В перем. тока | Переключения | 25000 | |
| Ламповая нагрузка на люминесцентные лампы | |||
| Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока | |||
| с предвключённым электрическим устройством | Переключения | 25000 | |
| без компенсации | Переключения | 25000 | |
| Ламповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом | Переключения | 25000 | |
| частота переключения | |||
| механические переключения | x 106 | 10 | |
| частота переключения | Гц | 10 | |
| Омическая нагрузка/ламповая нагрузка | Гц | 2 | |
| индуктивная нагрузка | Гц | 0.5 | |
| UL/CSA | |||
| Ток длительной нагрузки при 240 В перем. тока | A | 10 | |
| Ток длительной нагрузки при 24 В пост. тока | A | 8 | |
| Перем. ток (AC) | |||
| Коды оценки управляющего контура (категория применения) | В 300 Лёгкий пилотный режим | ||
| Макс. номинальное напряжение | В перем. тока | 300 | |
| макс. ток длительной нагрузки cos ? = 1 при B 300 | A | 5 | |
| макс. кажущаяся мощность при включении/выключении (Make/Break) cos ? = 1 при B 300 | VA | 3600/360 | |
| Пост. ток (DC) | |||
| Коды оценки управляющего контура (категория применения) | R 300 Лёгкий пилотный режим | ||
| Макс. номинальное напряжение | В пост. тока | 300 | |
| макс. ток длительной нагрузки при R 300 | A | 1 | |
| макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300 | VA | 28/28 |
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| PLC's (EG000024) / Logic module (EC001417) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / Logic module (ecl@ss8.1-27-24-22-16 [AKE539011]) | |||
| Supply voltage AC 50 Hz | V | 0 - 0 | |
| Supply voltage AC 60 Hz | V | 0 - 0 | |
| Supply voltage DC | V | 20.4 - 28.8 | |
| Voltage type of supply voltage | DC | ||
| Switching current | A | 8 | |
| Number of analogue inputs | 0 | ||
| Number of analogue outputs | 0 | ||
| Number of digital inputs | 0 | ||
| Number of digital outputs | 2 | ||
| With relay output | Yes | ||
| Number of HW-interfaces industrial Ethernet | 0 | ||
| Number of HW-interfaces PROFINET | 0 | ||
| Number of HW-interfaces RS-232 | 0 | ||
| Number of HW-interfaces RS-422 | 0 | ||
| Number of HW-interfaces RS-485 | 0 | ||
| Number of HW-interfaces serial TTY | 0 | ||
| Number of HW-interfaces USB | 0 | ||
| Number of HW-interfaces parallel | 0 | ||
| Number of HW-interfaces Wireless | 0 | ||
| Number of HW-interfaces other | 1 | ||
| With optical interface | No | ||
| Supporting protocol for TCP/IP | No | ||
| Supporting protocol for PROFIBUS | No | ||
| Supporting protocol for CAN | No | ||
| Supporting protocol for INTERBUS | No | ||
| Supporting protocol for ASI | No | ||
| Supporting protocol for KNX | No | ||
| Supporting protocol for MODBUS | No | ||
| Supporting protocol for Data-Highway | No | ||
| Supporting protocol for DeviceNet | No | ||
| Supporting protocol for SUCONET | No | ||
| Supporting protocol for LON | No | ||
| Supporting protocol for PROFINET IO | No | ||
| Supporting protocol for PROFINET CBA | No | ||
| Supporting protocol for SERCOS | No | ||
| Supporting protocol for Foundation Fieldbus | No | ||
| Supporting protocol for EtherNet/IP | No | ||
| Supporting protocol for AS-Interface Safety at Work | No | ||
| Supporting protocol for DeviceNet Safety | No | ||
| Supporting protocol for INTERBUS-Safety | No | ||
| Supporting protocol for PROFIsafe | No | ||
| Supporting protocol for SafetyBUS p | No | ||
| Supporting protocol for other bus systems | No | ||
| Radio standard Bluetooth | No | ||
| Radio standard WLAN 802.11 | No | ||
| Radio standard GPRS | No | ||
| Radio standard GSM | No | ||
| Radio standard UMTS | No | ||
| IO link master | No | ||
| Redundancy | No | ||
| With display | No | ||
| Degree of protection (IP) | IP20 | ||
| Basic device | No | ||
| Expandable | No | ||
| Expansion device | Yes | ||
| With timer | No | ||
| Rail mounting possible | Yes | ||
| Wall mounting/direct mounting | Yes | ||
| Front build in possible | No | ||
| Rack-assembly possible | No | ||
| Suitable for safety functions | No | ||
| Category according to EN 954-1 | |||
| SIL according to IEC 61508 | None | ||
| Performance level acc. to EN ISO 13849-1 | None | ||
| Appendant operation agent (Ex ia) | No | ||
| Appendant operation agent (Ex ib) | No | ||
| Explosion safety category for gas | None | ||
| Explosion safety category for dust | None | ||
| Width | mm | 36 | |
| Height | mm | 90 | |
| Depth | mm | 60 |
| Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
