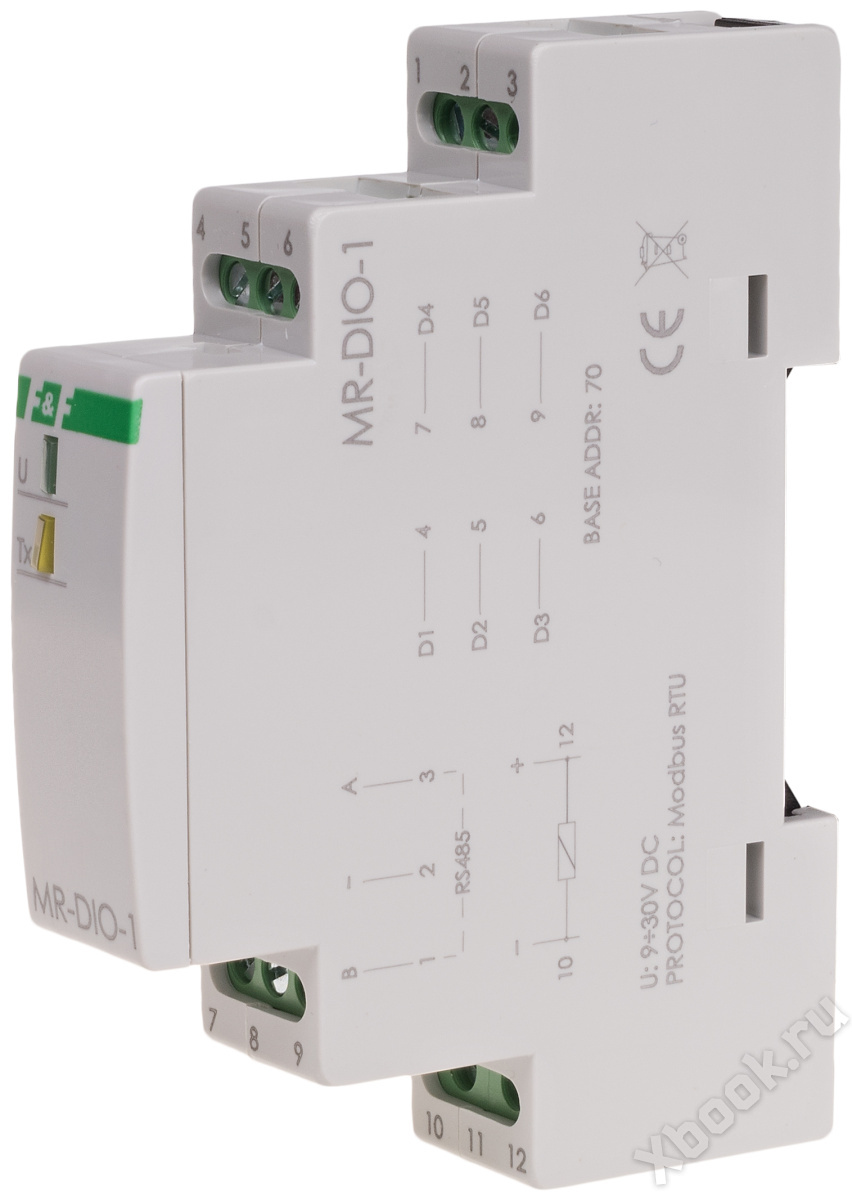

FIF EA12.003.009 MR-DIO-1 Модуль расширения цифровых входов/выходов, 6 DI/DO, RS-485, Modbus RTU, 1 модуль, установка на DIN-рейку в Москве

Модуль расширения входов/выходов MR-DIO-1 предназначен для расширения количества цифровых входов и выходов программируемых логических контроллеров. Информационный обмен с устройством осуществляется по последовательному интерфейсу RS-485 согласно протокола MODBUS RTU.

Применяется в том случае, если не достаточно встроенных в ПЛК цифровых входов/выходов для снятия/подачи управляющих сигналов и показаний и передачи на пульт диспетчера или в систему автоматического управления.

Модуль расширения входов/выходов MR-DIO-1 оборудован шестью универсальными контактами. Каждый контакт, в зависимости от потребностей, может работать, как вход для сигналов типа «сухой контакт» относительно минуса напряжения питания, или как выход типа «открытый коллектор», который коммутирует минус напряжения питания. В MR-DIO-1 реализована технология локальной памяти, которая заключается в том, что произвольный выход можно запрограммировать в произвольное состояние, которое будет автоматически активировано при подаче питания на модуль даже при отсутствии информационного обмена по последовательному интерфейсу. Это состояние называется локальным состоянием контакта, в отличие от текущего состояния, которое может изменяться динамически в процессе информационного обмена с контроллером. Новые локальные и текущие значения выходов, а также состояние входов и выходов можно установить или прочитать по последовательному интерфейсу RS-485 с помощью протокола MODBUS RTU
