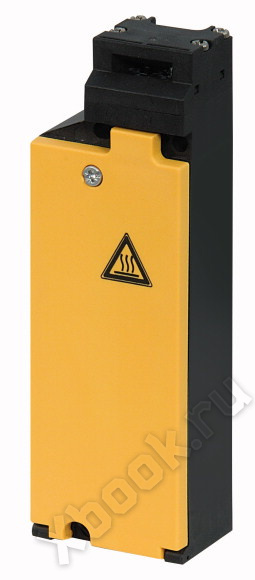

| Основная функция | | | датчик положения
Предохранительные датчики положения |
| Идентификатор типа | | | LS…ZBZ/X |
| Ассортимент | | | Основные устройства с пружинной взаимной блокировкой (принцип замкнутого тока) |
| Класс защиты | | | IP65 |
| оснащение | | | Базовое устройство, возможно расширение |
| Температура окружающей среды | | °C | -25 - +40 |
| Описание | | | с контролем взаимной блокировки
со вспомогательным механизмом расцепления
Контроль положения двери: постоянный |
| Контрольные знаки | | | |
| Назначение контактов | | | |
| Замык. = замыкающий контакт | | | 1 замык |
| Разм. = размыкающий контакт | | | 1 разм. |
| Указание | | | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. |
| графические условные обозначения | | | |
| Напряжение источника питания управления измерением магнитного привода | Us | В | 230 V 50/60 Hz |
| корпус | | | пластик |
| Способ подключения | | | Винтовая клемма |
указания Не разрешается использовать выключатель в качестве механического упора!
Головку управления можно поворачивать без инструмента на 90°, чтобы обеспечить адаптацию к заданному уровню управления.
При вставном командном устройстве замыкающий контакт открыт, а размыкающий - закрыт.
Для класса защиты IP65 используются кабельные вводы V-M20 (206910) с макс. длиной соединительной резьбы 9 мм.
Устройство при отсутствии напряжения (напр. при вводе в эксплуатацию) может быть разблокировано с помощью отвертки. Вспомогательный механизм расцепления необходимо опечатать! ? Руководство по монтажу IL 05208005Z |
| Общая информация |
| Стандарты и положения | | | IEC/EN 60947 |
| Стойкость к климатическим воздействиям | | | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,
Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | | °C | -25 - +40 |
| установочное положение | | | любая |
| Класс защиты | | | IP65 |
| Поперечные сечения соединения | | мм? | |
| одножильный | | мм2 | 1 x (0,75 - 2,5)
2 x (0,75 - 1,5) |
| тонкопроволочный с оконечной муфтой | | мм2 | 1 x (0,5 - 1,5)
2 x (0,5 - 1,5) |
| Соединительный винт | | | PH1 |
| Момент затяжки соединительного винта | | Нм | 0.9 |
| Контакты/коммутационная способность |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 400 |
| Категория перенапряжения / степень загрязнения | | | III/3 |
| Расчетный рабочий ток | Ie | A | |
| AC-15 | | | |
| 24 В | Ie | A | 6 |
| 220 В 230 В 240 В | Ie | A | 6 |
| 380 В 400 В 415 В | Ie | A | 4 |
| DC-13 | | | |
| 24 В | Ie | A | 3 |
| 110 В | Ie | A | 0.8 |
| 220 В | Ie | A | 0.3 |
| Частота сети | | Гц | макс.400 |
| Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1 | | | |
| макс. предохранитель | | A gG/gL | 6 |
| Точность воспроизведения | | мм | ±0.02 |
| условный ток короткого замыкания | | кА | 1 |
| Механические размеры |
| Механический срок службы | Переключения | x 106 | 1 |
| Удароустойчивость (импульс полусинуса 20 мс) | | | |
| Стандартный контакт | | g | 10 |
| частота приведения в действие | Переключения/ч | | 800 |
| Привод |
| механический | | | |
| Сила нажатия начала/конца хода | | N | 25/15 (вставка/вытаскивание) |
| Механическая удерживающая сила согласно GS-ET-19 (04/2004) | | | |
| XG, XW, XNG | | N | 1700 |
| XWA, XFG, XF | | N | 1600 |
| XNW | | N | 1200 |
| электромеханический | | | |
| для магнита | | | |
| потребляемая мощность | | | |
| при 120 В перем. тока | | VA | 8 |
| при 230 В перем. тока | | VA | 11 |
| при 24 В пост. тока | | W | 8 |
| Безопасность по напряжению | | x Us | 0.85-1.1 |
| Продолжительность включения магнитов | | % продолжительность включения | 100 |
| Технические характеристики для подтверждения типа конструкции | | | |
| Номинальный ток для указания потери мощности | In | A | 6 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.13 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | | °C | -25 |
| Макс. рабочая температура | | °C | 40 |
| Проверка конструкции IEC/EN 61439 | | | |
| 10.2 твёрдость материалов и деталей | | | |
| 10.2.2 Коррозионная стойкость | | | Требования производственного стандарта выполнены. |
| 10.2.3.1 Нагревостойкость изоляции | | | Требования производственного стандарта выполнены. |
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | | | Требования производственного стандарта выполнены. |
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | | | Требования производственного стандарта выполнены. |
| 10.2.4 Устойчивость к ультрафиолетовому излучению | | | Требования производственного стандарта выполнены. |
| 10.2.5 Подъём | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2.6 Испытание на удар | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2.7 Ярлыки | | | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | | | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции | | | |
| 10.9.2 Электрическая прочность при рабочей частоте | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9.3 Прочность по отношению к импульсному напряжению | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | | | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | | | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / End switch (EC000030) |
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Position switch / Position switch (Type 1) (ecl@ss8.1-27-27-06-01 [AGZ382012]) |
| Width sensor | | mm | 60 |
| Diameter sensor | | mm | 0 |
| Height of sensor | | mm | 173 |
| Length of sensor | | mm | 39 |
| Rated operation current Ie at AC-15, 24 V | | A | 6 |
| Rated operation current Ie at AC-15, 125 V | | A | 6 |
| Rated operation current Ie at AC-15, 230 V | | A | 6 |
| Rated operation current Ie at DC-13, 24 V | | A | 3 |
| Rated operation current Ie at DC-13, 125 V | | A | 0.8 |
| Rated operation current Ie at DC-13, 230 V | | A | 0.3 |
| Switching function | | | Slow-action switch |
| Output electronic | | | No |
| Forced opening | | | Yes |
| Number of safety auxiliary contacts | | | 1 |
| Number of contacts as normally closed contact | | | 1 |
| Number of contacts as normally open contact | | | 1 |
| Number of contacts as change-over contact | | | 0 |
| Type of interface | | | None |
| Type of interface for safety communication | | | None |
| Housing according to norm | | | - |
| Construction type housing | | | Cuboid |
| Material housing | | | Plastic |
| Coating housing | | | - |
| Type of control element | | | - |
| Alignment of the control element | | | - |
| Type of electric connection | | | - |
| With status indication | | | No |
| Suitable for safety functions | | | Yes |
| Explosion safety category for gas | | | None |
| Explosion safety category for dust | | | None |
| Ambient temperature during operating | | °C | -25 - 70 |
| Degree of protection (IP) | | | IP65 |
