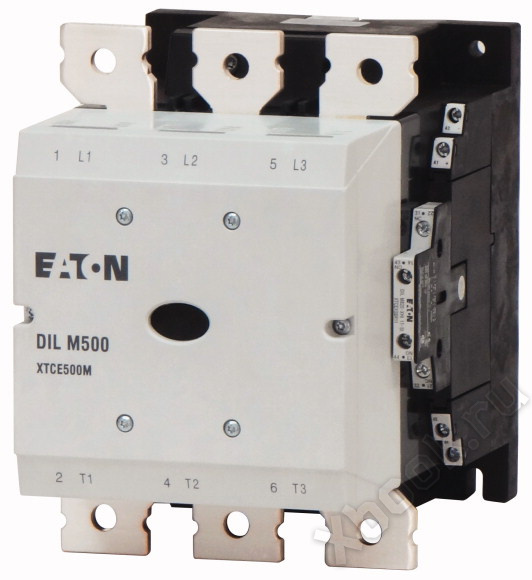

| Ассортимент | | | Силовые контакторы |
| Применение | | | Силовой контактор для двигателей |
| Подассортимент | | | Комфортные устройства более 170 A |
| Категория применения | | | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
| Техника присоединения | | | Винтовое соединение |
| Расчетный рабочий ток | | | |
| AC-3 | | | |
| 380 B 400 B | Ie | A | 500 |
| AC-1 | | | |
| обычный термический ток, 3-полюсный, 50 - 60 Гц | | | |
| разомкнут | | | |
| при 40 °C | Ith =Ie | A | 800 |
| в капсульном корпусе | Ith | A | 600 |
| обычный термический ток, 1-полюсный | | | |
| разомкнут | Ith | A | 1625 |
| в капсульном корпусе | Ith | A | 1500 |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | | | |
| AC-3 | | | |
| 220 B 230 B | P | кВт | 155 |
| 380 B 400 B | P | кВт | 265 |
| 660 B 690 B | P | кВт | 300 |
| 1000 В | P | кВт | 132 |
| AC-4 | | | |
| 220 B 230 B | P | кВт | 112 |
| 380 B 400 B | P | кВт | 200 |
| 660 B 690 B | P | кВт | 240 |
| 1000 В | P | кВт | 132 |
| графические условные обозначения | | | |
| комбинируется со вспомогательным контактом | | | DILM820-XHI… |
| Управляющее напряжение | | | RAC 500: 250 - 500 V 40 - 60 Hz/250 - 700 V DC |
| Род тока: перем. ток/пост. ток | | | Питание от переменного и постоянного тока |
| Назначение контактов | | | |
| Замык. = замыкающий контакт | | | 2 замык |
| Разм. = размыкающий контакт | | | 2 разм. |
| Вспомогательный контакт | | | |
| возможные варианты при оснащении вспомогательными контактами | | | сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA |
| оснащение вспомогательными контактами сбоку | | | |
| указания | | | Встроенная схема защиты электроники управления.
660 В, 690 В или 1000 В: без прямого реверсирования. |
| Общая информация |
| Стандарты и предписания | | | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службы | | | |
| Работа от перем. тока | Переключения | x 106 | 7 |
| Управляется постоянным током DC | Переключения | x 106 | 7 |
| Частота коммутаций, механическая | | | |
| Работа от перем. тока | Переключения/ч | | 2000 |
| Управляется постоянным током DC | Переключения/ч | | 2000 |
| Стойкость к климатическим воздействиям | | | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | | | |
| разомкнут | | °C | -40-+60 |
| в капсульном корпусе | | °C | - 40-+ 40 |
| Хранение | | °C | - 40-+ 80 |
| установочное положение | | | |
| Удароустойчивость (IEC/EN 60068-2-27) | | | |
| Импульс полусинуса 10 мс | | | |
| Цепи главного тока | | | |
| Замыкающие контакты | | g | 10 |
| Вспомогательные блок-контакты | | | |
| Замыкающие контакты | | g | 10 |
| Размыкающие контакты | | g | 8 |
| Класс защиты | | | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | | | защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком |
| Вес | | | |
| Работа от перем. тока | | кг | 8.66 |
| Управляется постоянным током DC | | кг | 8.66 |
| Вес | | кг | 8.66 |
| Поперечные сечения соединения главного провода | | | |
| тонкопроволочный с кабельным наконечником | | мм2 | 50 - 240 |
| многожильный с кабельным наконечником | | мм2 | 70 - 240 |
| одно- или многожильные | | AWG | 2/0 - 500 MCM |
| Плоский провод | Количество сегментов x ширина x толщина | мм | Крепление клеммами плоского кабеля или клеммным блоком кабеля
см. поперечные сечения соединения для блоков кабельных зажимов |
| Канал | Ширина | мм | 30 |
| Соединительный винт главного провода | | | M10 |
| Начальный пусковой момент | | Нм | 24 |
| Поперечные сечения подсоединяемых вспомогательных проводов | | | |
| одножильный | | мм2 | 1 x (0,75 - 2,5)
2 x (0,75 - 2,5) |
| тонкопроволочный с оконечной муфтой | | мм2 | 1 x (0,75 - 2,5)
2 x (0,75 - 2,5) |
| одно- или многожильные | | AWG | 2 x (18 - 12) |
| Соединительный винт вспомогательного провода | | | M3,5 |
| Начальный пусковой момент | | Нм | 1,2 |
| Инструменты | | | |
| Главный провод | | | |
| Размер ключа | | мм | 16 |
| Кабели системы управления | | | |
| Отвертка с профилем Pozidriv | | Размер | 2 |
| Цепи главного тока |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Категория перенапряжения / степень загрязнения | | | III/3 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 1000 |
| Номинальное напряжение | Ue | В перем. тока | 1000 |
| Безопасное разъединение согласно EN 61140 | | | |
| между катушкой и контактами | | В перем. тока | 500 |
| между контактами | | В перем. тока | 500 |
| Включающая способность (cos ? по IEC/EN 60947) | | A | 5500 |
| Отключающая способность | | | |
| 220 B 230 B | | A | 5000 |
| 380 B 400 B | | A | 5000 |
| 500 В | | A | 5000 |
| 660 B 690 B | | A | 5000 |
| 1000 В | | A | 950 |
| Срок службы компонента | | | |
| | | AC1: см. -> проектирование, характеристические кривые
AC3: см. -> проектирование, характеристические кривые
AC4: см. -> проектирование, характеристические кривые |
| стойкость к коротким замыканиям | | | |
| защита от короткого замыкания, макс. предохранитель | | | |
| Тип координации 2 | | | |
| 400 В | gG/gL 500 В | A | 500 |
| 690 В | gG/gL 690 В | A | 500 |
| 1000 В | gG/gL 1000 В | A | 200 |
| Тип координации "1" | | | |
| 400 В | gG/gL 500 В | A | 630 |
| 690 В | gG/gL 690 В | A | 630 |
| 1000 В | gG/gL 1000 В | A | 250 |
| Переменное напряжение |
| AC-1 | | | |
| Расчетный рабочий ток | | | |
| обычный термический ток, 3-полюсный, 50 - 60 Гц | | | |
| разомкнут | | | |
| при 40 °C | Ith =Ie | A | 800 |
| при 50 °C | Ith =Ie | A | 715 |
| при 55 °C | Ith =Ie | A | 682 |
| при 60 °C | Ith =Ie | A | 650 |
| в капсульном корпусе | Ith | A | 600 |
| Примечание | | | при максимально допустимой температуре окружающей среды. |
| обычный термический ток, 1-полюсный | | | |
| Примечание | | | при максимально допустимой температуре окружающей среды |
| разомкнут | Ith | A | 1625 |
| в капсульном корпусе | Ith | A | 1500 |
| AC-3 | | | |
| Расчетный рабочий ток | | | |
| открытый, 3-полюсный, 50 - 60 Гц | | | |
| 220 B 230 B | Ie | A | 500 |
| 240 В | Ie | A | 500 |
| 380 B 400 B | Ie | A | 500 |
| 415 В | Ie | A | 500 |
| 440 В | Ie | A | 500 |
| 500 В | Ie | A | 500 |
| 660 B 690 B | Ie | A | 325 |
| 1000 В | Ie | A | 95 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 155 |
| 240 В | P | кВт | 170 |
| 380 B 400 B | P | кВт | 265 |
| 415 В | P | кВт | 290 |
| 440 В | P | кВт | 315 |
| 500 В | P | кВт | 355 |
| 660 B 690 B | P | кВт | 300 |
| 1000 В | P | кВт | 132 |
| AC-4 | | | |
| Расчетный рабочий ток | | | |
| открытый, 3-полюсный, 50 - 60 Гц | | | |
| 220 B 230 B | Ie | A | 360 |
| 240 В | Ie | A | 360 |
| 380 B 400 B | Ie | A | 360 |
| 415 В | Ie | A | 360 |
| 440 В | Ie | A | 360 |
| 500 В | Ie | A | 360 |
| 660 B 690 B | Ie | A | 260 |
| 1000 В | Ie | A | 95 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 112 |
| 240 В | P | кВт | 122 |
| 380 B 400 B | P | кВт | 200 |
| 415 В | P | кВт | 216 |
| 440 В | P | кВт | 229 |
| 500 В | P | кВт | 250 |
| 660 B 690 B | P | кВт | 240 |
| 1000 В | P | кВт | 132 |
| Эксплуатация конденсатора |
| Индивидуальная компенсация расчётного рабочего тока Ie от конденсаторов переменного тока | | | |
| разомкнут | | | |
| до 525 В | | A | 307 |
| 690 В | | A | 177 |
| Макс. пик тока включения | | x Ie | 30 |
| Срок службы компонента | Переключения | x 106 | 0.1 |
| макс. частота коммутаций | | S/h | 200 |
| постоянное напряжение |
| Расчетный рабочий ток Ie открытый | | | |
| DC-1 | | | |
| Примечание | | | см. DILDC300/DILDC600 или по запросу |
| Электрические тепловые потери |
| 3-полюсный, при Ith (60°) | | W | 113 |
| Электрические тепловые потери при Ie согласно AC-3/400 V | | W | 58 |
| Механические приводы |
| Безопасность по напряжению | | | |
| US | | | 250 - 500 V 40-60 Hz
250 - 700 V DC |
| Работа от перем. тока | втягивание | x US | 0,7 x US min - 1,15 x US max |
| Управляется постоянным током DC | втягивание | x US | 0.7 x US min - 1.15 x US max |
| Работа от перем. тока | Отпускание | x US | 0,2 x US max - 0,6 x US min |
| Управляется постоянным током DC | Отпускание | x US | 0.2 x US max - 0.6 x US min |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | | | |
| Примечание по поводу потребляемой мощности | | | Регулировочный трансформатор с uk 0,6 |
| мощность трогания | втягивание | VA | 450 |
| мощность трогания | втягивание | W | 350 |
| мощность удержания | Удержание | VA | 14 |
| мощность удержания | Удержание | W | 11.7 |
| Продолжительность включения | | % продолжительность включения | 100 |
| Время переключения 100 % UC (рекомендуемые значения) | | | |
| Цепи главного тока | | | |
| Задержка замыкания | | мс | <80 |
| Время открытия | | мс | <110 |
| Реакция в граничном и переходном диапазоне | | | |
| Режим хранения | | | |
| Прерывания напряжения | | | |
| (0 - 0,2 x Uc min) 10 мс | | | Целенаправленный обход времени |
| (0 - 0,2 x Uc min) > 10 мс | | | Отпускание контактора |
| Падения напряжения | | | |
| (0,2 - 0,6 x Uc min) 12 мс | | | Целенаправленный обход времени |
| (0,2 - 0,6 x Uc min) > 12 мс | | | Отпускание контактора |
| (0,6 - 0,7 x Uc min) | | | Силовой контактор остаётся включённым |
| Превышение напряжения | | | |
| (1,15 - 1,3 x Uc max) | | | Силовой контактор остаётся включённым |
| Фаза втягивания | | | |
| (0 - 0,7 x Uc min) | | | Силовой контактор не включится |
| (0,7 x Uc min - 1,15 x Uc max) | | | Силовой контактор включится в безопасном режиме |
| допустимое переходное сопротивление контакта (внешнего командного устройства при активации A11) | | мОм | 500 |
| Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2) | | | |
| High | | В | 15 |
| Low | | В | 5 |
| Электромагнитная совместимость (ЭМС) |
| Электромагнитная совместимость (ЭМС) | | | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. |
| Опробованные рабочие характеристики |
| Коммутационная способность | | | |
| максимальная мощность двигателя | | | |
| трехфазн. | | | |
200 В
208 В | | л.с. | 150 |
230 В
240 В | | л.с. | 200 |
460 В
480 В | | л.с. | 400 |
575 В
600 В | | л.с. | 500 |
| Общее применение | | A | 550 |
| Вспомогательный контакт | | | |
| Пилотный режим | | | |
| Работа от перем. тока | | | A600 |
| Управляется постоянным током DC | | | P300 |
| Общее применение | | | |
| Перем. ток (AC) | | В | 600 |
| Перем. ток (AC) | | A | 15 |
| Пост. ток (DC) | | В | 250 |
| Пост. ток (DC) | | A | 1 |
| Short Circuit Current Rating | | SCCR | |
| Основная номинальная характеристика | | | |
| SCCR | | kA | 30 |
| Макс. предохранитель | | A | 800 |
| макс. CB | | A | 600 |
| 480 В кор. замык. | | | |
| SCCR (предохранитель) | | kA | 30/100 |
| Макс. предохранитель | | A | 800/600 Class J |
| SCCR (CB) | | kA | 100 |
| макс. CB | | A | 600 |
| 600 В кор. замык. | | | |
| SCCR (предохранитель) | | kA | 30/100 |
| Макс. предохранитель | | A | 800/600 Class J |
| SCCR (CB) | | kA | 30 |
| макс. CB | | A | 600 |
| Ном. характеристики специального назначения | | | |
| Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995) | | | |
| LRA 480В 60Гц 3-фазн. | | A | 3900 |
| FLA 480В 60Гц 3-фазн. | | A | 635 |
| LRA 600В 60Гц 3-фазн. | | A | 3120 |
| FLA 600В 60Гц 3-фазн. | | A | 520 |
