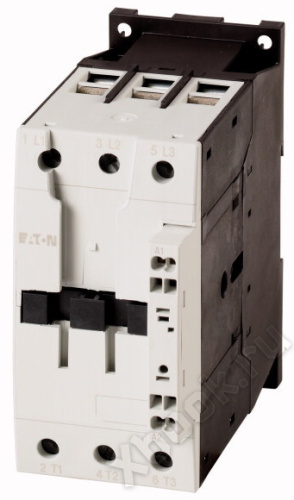

| Ассортимент | | | Силовые контакторы |
| Применение | | | Силовой контактор для двигателей |
| Подассортимент | | | Силовые контакторы до 170 A, 3-полюсн. |
| Категория применения | | | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
| | | |
| Примечание | | | Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Техника присоединения | | | Пружинные клеммы |
| Описание | | | Пружинные клеммы на соединениях вспомогательных и управляющих проводов |
| Полюсы | | | 3-полюсн. |
| Расчетный рабочий ток | | | |
| AC-3 | | | |
| 380 B 400 B | Ie | A | 40 |
| AC-1 | | | |
| обычный термический ток, 3-полюсный, 50 - 60 Гц | | | |
| разомкнут | | | |
| при 40 °C | Ith =Ie | A | 60 |
| в капсульном корпусе | Ith | A | 45 |
| обычный термический ток, 1-полюсный | | | |
| разомкнут | Ith | A | 125 |
| в капсульном корпусе | Ith | A | 112 |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | | | |
| AC-3 | | | |
| 220 B 230 B | P | кВт | 12.5 |
| 380 B 400 B | P | кВт | 18.5 |
| 660 B 690 B | P | кВт | 23 |
| AC-4 | | | |
| 220 B 230 B | P | кВт | 5 |
| 380 B 400 B | P | кВт | 9 |
| 660 B 690 B | P | кВт | 12 |
| графические условные обозначения | | | |
| указания | | | Коммутирующие элементы согласно EN 50012.
Подключения вспомогательного тока, катушек в технике подключения пружинного привода.
Подключения к цепи главного тока с винтовыми клеммами.
Встроенная схема защиты электроники управления. |
| комбинируется со вспомогательным контактом | | | DILM150-XHIC(V)..
DILM1000-XHIC.. |
| Род тока: перем. ток/пост. ток | | | Питание пост. тока |
| Общая информация |
| Стандарты и предписания | | | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службы | | | |
| Управляется постоянным током DC | Переключения | x 106 | 10 |
| Частота коммутаций, механическая | | | |
| Управляется постоянным током DC | Переключения/ч | | 5000 |
| Стойкость к климатическим воздействиям | | | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | | | |
| разомкнут | | °C | -25-+60 |
| в капсульном корпусе | | °C | - 25-40 |
| Хранение | | °C | - 40-80 |
| установочное положение | | | |
| Удароустойчивость (IEC/EN 60068-2-27) | | | |
| Импульс полусинуса 10 мс | | | |
| Цепи главного тока | | | |
| Замыкающие контакты | | g | 10 |
| Вспомогательные блок-контакты | | | |
| Замыкающие контакты | | g | 7 |
| Размыкающие контакты | | g | 5 |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже | | | |
| Импульс полусинуса 10 мс | | | |
| Цепи главного тока | | | |
| Замыкающие контакты | | g | 10 |
| Вспомогательные блок-контакты | | | |
| Замыкающие контакты | | g | 7 |
| Размыкающие контакты | | g | 5 |
| Класс защиты | | | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | | | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Вес | | | |
| Управляется постоянным током DC | | кг | 1.042 |
| Поперечные сечения соединения главного провода | | | |
| одножильный | | мм2 | 1 x (0,75 - 16)
2 x (0,75 - 16) |
| тонкопроволочный с оконечной муфтой | | мм2 | 1 x (0,75 - 35)
2 x (0,75 - 25) |
| многожильный | | мм2 | 1 x (16 - 50)
2 x (16 - 35) |
| одно- или многожильные | | AWG | single 14 - 1, double 14 - 2 |
| Плоский провод | Количество сегментов x ширина x толщина | мм | 2 x (6 x 9 x 0,8) |
| Длина зачистки | | мм | 14 |
| Соединительный винт главного провода | | | M6 |
| Начальный пусковой момент | | Нм | 3,3 |
| Инструменты | | | |
| Главный провод | | | |
| Отвертка с профилем Pozidriv | | Размер | 2 |
| Стандартная отвёртка | | мм | 0.8 x 5.5
1 x 6 |
| Поперечные сечения подсоединяемых вспомогательных проводов | | | |
| одножильный | | мм2 | 1 x (0.75 - 2.5)
2 x (0.75 - 2.5) |
| тонкопроволочный | | мм2 | 1 x (0.75 - 2.5)
2 x (0.75 - 2.5) |
| тонкопроволочный с оконечной муфтой | | мм2 | 1 x (0.75 - 1.5)
2 x (0.75 - 1.5) |
| одно- или многожильные | | AWG | 18 - 14 |
| Длина зачистки | | мм | 10 |
| Инструменты | | | |
| Ширина рабочего конца отвёртки | | мм | 3.5 |
| Цепи главного тока |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Категория перенапряжения / степень загрязнения | | | III/3 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Безопасное разъединение согласно EN 61140 | | | |
| между катушкой и контактами | | В перем. тока | 440 |
| между контактами | | В перем. тока | 440 |
| Включающая способность (cos ? по IEC/EN 60947) | | | |
| до 690 В | A | 560 |
| Отключающая способность | | | |
| 220 B 230 B | | A | 400 |
| 380 B 400 B | | A | 400 |
| 500 В | | A | 400 |
| 660 B 690 B | | A | 250 |
| стойкость к коротким замыканиям | | | |
| защита от короткого замыкания, макс. предохранитель | | | |
| Тип координации 2 | | | |
| 400 В | gG/gL 500 В | A | 63 |
| 690 В | gG/gL 690 В | A | 50 |
| Тип координации "1" | | | |
| 400 В | gG/gL 500 В | A | 125 |
| 690 В | gG/gL 690 В | A | 80 |
| Переменное напряжение |
| AC-1 | | | |
| Расчетный рабочий ток | | | |
| обычный термический ток, 3-полюсный, 50 - 60 Гц | | | |
| разомкнут | | | |
| при 40 °C | Ith =Ie | A | 60 |
| при 50 °C | Ith =Ie | A | 57 |
| при 55 °C | Ith =Ie | A | 55 |
| при 60 °C | Ith =Ie | A | 50 |
| в капсульном корпусе | Ith | A | 45 |
| обычный термический ток, 1-полюсный | | | |
| разомкнут | Ith | A | 125 |
| в капсульном корпусе | Ith | A | 112 |
| AC-3 | | | |
| Расчетный рабочий ток | | | |
| открытый, 3-полюсный, 50 - 60 Гц | | | |
| 220 B 230 B | Ie | A | 40 |
| 240 В | Ie | A | 40 |
| 380 B 400 B | Ie | A | 40 |
| 415 В | Ie | A | 40 |
| 440 В | Ie | A | 40 |
| 500 В | Ie | A | 40 |
| 660 B 690 B | Ie | A | 25 |
| 380 B 400 B | Ie | A | 40 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 12.5 |
| 240 В | P | кВт | 13.5 |
| 380 B 400 B | P | кВт | 18.5 |
| 415 В | P | кВт | 24 |
| 440 В | P | кВт | 25 |
| 500 В | P | кВт | 28 |
| 660 B 690 B | P | кВт | 23 |
| AC-4 | | | |
| открытый, 3-полюсный, 50 - 60 Гц | | | |
| 220 B 230 B | Ie | A | 18 |
| 240 В | Ie | A | 18 |
| 380 B 400 B | Ie | A | 18 |
| 415 В | Ie | A | 18 |
| 440 В | Ie | A | 18 |
| 500 В | Ie | A | 18 |
| 660 B 690 B | Ie | A | 14 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 5 |
| 240 В | P | кВт | 5.5 |
| 380 B 400 B | P | кВт | 9 |
| 415 В | P | кВт | 9.5 |
| 440 В | P | кВт | 10 |
| 500 В | P | кВт | 11 |
| 660 B 690 B | P | кВт | 12 |
| постоянное напряжение |
| Расчетный рабочий ток Ie открытый | | | |
| DC-1 | | | |
| 60 В | Ie | A | 50 |
| 110 В | Ie | A | 50 |
| 220 В | Ie | A | 45 |
| Электрические тепловые потери |
| 3-полюсный, при Ith (60°) | | W | 10.3 |
| Электрические тепловые потери при Ie согласно AC-3/400 V | | W | 6.6 |
| Сопротивление на полюс | | мОм | 1.9 |
| Механические приводы |
| Безопасность по напряжению | | | |
| Управляется постоянным током DC | втягивание | x Uc | 0.7-1.2 |
| Примечание | | | RDC 24 (Umin 24 В пост. тока/Umax 27 В пост. тока)
Пример: Uc = 0,7 x Umin - 1,2 x Umax / Uc = 0,7 x 24 V - 1,2 x 27 В пост. тока |
| Управляется постоянным током DC | Отпускание | x Uc | 0.15-0.6 |
| Примечание | | | минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | | | |
| Управляется постоянным током DC | втягивание | W | 24 |
| Управляется постоянным током DC | Удержание | W | 1 |
| Продолжительность включения | | % продолжительность включения | 100 |
| Время переключения 100 % UC (рекомендуемые значения) | | | |
| Цепи главного тока | | | |
| Управляется постоянным током DC | | мс | |
| Задержка замыкания | | мс | 54 |
| Время открытия | | мс | 24 |
| Время дугового разряда | | мс | 10 |
| Электромагнитная совместимость (ЭМС) |
| Излучаемые радиопомехи | | | согласно EN 60947-1 |
| Иммунитет | | | согласно EN 60947-1 |
| Опробованные рабочие характеристики |
| Коммутационная способность | | | |
| максимальная мощность двигателя | | | |
| трехфазн. | | | |
200 В
208 В | | л.с. | 10 |
230 В
240 В | | л.с. | 15 |
460 В
480 В | | л.с. | 30 |
575 В
600 В | | л.с. | 40 |
| однофазный | | | |
115 В
120 В | | л.с. | 3 |
230 В
240 В | | л.с. | 7.5 |
| Общее применение | | A | 63 |
| Short Circuit Current Rating | | SCCR | |
| Основная номинальная характеристика | | | |
| SCCR | | kA | 10 |
| Макс. предохранитель | | A | 250 |
| макс. CB | | A | 250 |
| 480 В кор. замык. | | | |
| SCCR (предохранитель) | | kA | 30/100 |
| Макс. предохранитель | | A | 250/150 Class J |
| SCCR (CB) | | kA | 65 |
| макс. CB | | A | 100 |
| 600 В кор. замык. | | | |
| SCCR (предохранитель) | | kA | 30/100 |
| Макс. предохранитель | | A | 250/150 Class J |
| SCCR (CB) | | kA | 30 |
| макс. CB | | A | 250 |
| Ном. характеристики специального назначения | | | |
| Электроразрядные лампы (балласт) | | | |
| 480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | | A | 79 |
| 600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | | A | 79 |
| Лампы накаливания (вольфрам) | | | |
| 480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | | A | 74 |
| 600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | | A | 74 |
| Воздушные электронагреватели | | | |
| 480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | | A | 79 |
| 600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | | A | 79 |
| Управление лифтами | | | |
| 200В 60Гц 3-фазн. | | л.с. | 7.5 |
| 200В 60Гц 3-фазн. | | A | 25.3 |
| 240В 60Гц 3-фазн. | | л.с. | 10 |
| 240В 60Гц 3-фазн. | | A | 28 |
| 480В 60Гц 3-фазн. | | л.с. | 25 |
| 480В 60Гц 3-фазн. | | A | 34 |
| 600В 60Гц 3-фазн. | | л.с. | 30 |
| 600В 60Гц 3-фазн. | | A | 32 |
| Технические характеристики для подтверждения типа конструкции | | | |
| Номинальный ток для указания потери мощности | In | A | 40 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 2.2 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 6.6 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 1 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | | °C | -25 |
| Макс. рабочая температура | | °C | 60 |
| Проверка конструкции IEC/EN 61439 | | | |
| 10.2 твёрдость материалов и деталей | | | |
| 10.2.2 Коррозионная стойкость | | | Требования производственного стандарта выполнены. |
| 10.2.3.1 Нагревостойкость изоляции | | | Требования производственного стандарта выполнены. |
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | | | Требования производственного стандарта выполнены. |
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | | | Требования производственного стандарта выполнены. |
| 10.2.4 Устойчивость к ультрафиолетовому излучению | | | Требования производственного стандарта выполнены. |
| 10.2.5 Подъём | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2.6 Испытание на удар | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2.7 Ярлыки | | | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | | | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | | | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции | | | |
| 10.9.2 Электрическая прочность при рабочей частоте | | | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9.3 Прочность по отношению к импульсному напряжению | | | Находится в сфере ответственности компании, монтир |
Информация об оплате
В корзину
