Характеристики:
| Vendor Code | 1673698 |

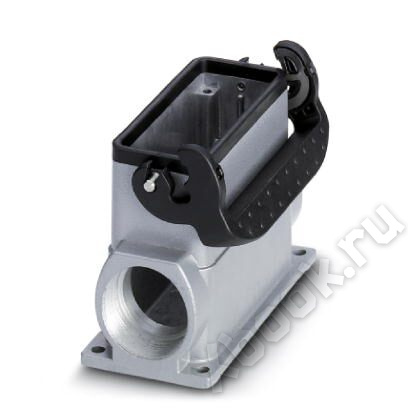

Приборный корпус, с одной защелкой, высота 67 мм, с патрубком 1x Pg21
Коммерческие данные
| Код заказа | 1673698 |
|---|---|
| Упаковочная единица | 10 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 512 (C-4-2013) |
| GTIN | 4017918152543 |
| Вес/шт. (без упаковки) | 333,640 GRM |
Размеры
| Высота | 67 мм |
|---|---|
| Ширина | 57 мм |
| Длина | 117 мм |
Окружающие условия
| Степень защиты корпуса (IP) | IP65 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
Общие сведения
| Указание | для контактных вставок HC-B16, BB32, BBB40, D40, DD72, HS6, M, K |
|---|---|
| Размер | B16 |
| Тип корпуса | Приборный корпус |
| Тип фиксатора | с одной защелкой |
| Количество подключаемых кабелей | 1 |
| Кабельный отвод | слева (вид на открытую плоскую скобку) |
| Резьбовые элементы | без |
| Тип резьбового соединения | 1x Pg21 |
| Материал корпуса | Алюминиевое литья под давл. |
| Материал поверхность корпуса | Порошковое покрытие, серый |
| Материал, уплотнение | NBR |
| Материал крепления | Нержавеющая сталь, крепление: РА |
| Материал корпуса ручки, крепления | PA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440202 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
ETIM
| ETIM 2.0 | EC000437 |
|---|---|
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
UNSPSC
| UNSPSC 6.01 | 31261502 |
|---|---|
| UNSPSC 7.0901 | 31261502 |
| UNSPSC 11 | 31261502 |
| UNSPSC 12.01 | 31261502 |
| UNSPSC 13.2 | 31261501 |
