Характеристики:
| Vendor Code | 1774911 |

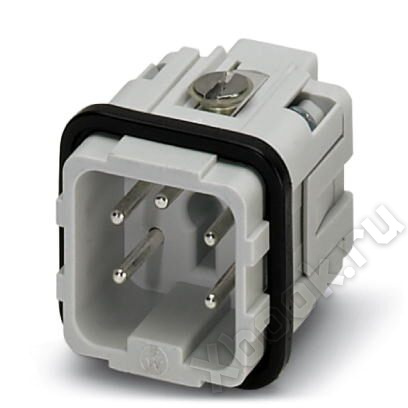

Штекерная вставка HEAVYCON, серия A4, 4-полюсная, винтовые зажимы, без защиты проводников, с уплотнительным винтом IP65
Коммерческие данные
| Код заказа | 1774911 |
|---|---|
| Упаковочная единица | 10 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 405 (C-4-2013) |
| GTIN | 4017918122249 |
| Вес/шт. (без упаковки) | 15,230 GRM |
Общие сведения
| Указание | для корпуса HC-D7 |
|---|---|
| Способ подключения | Винтовые зажимы |
| Момент затяжки | 0,25 Нм |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 4+PE |
| Циклы установки | ≥ 500 |
| Размер | D7 |
| Нумерация контактов | 1 - 4 |
| Сечение проводников | 0,5 мм² ... 1,5 мм² (относится к гибким проводникам с наконечниками) |
| Сечение AWG | 20 ... 16 |
| Длина зачищенной части одной жилы | 5 мм |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Содержит уплотнительный винт IP65 |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
Электрические характеристики
| Расчетное напряжение силовых контактов | 230/400 В |
|---|---|
| Расчетное напряжение (III/3) | 230 В (фаза-земля) |
| 400 В (фаза-фаза) | |
| Расчетное импульсное напряжение | 4 кВ |
| 4 кВ | |
| Расчетный ток | 16 A |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Строительные нормы и правила и методика проведения испытания | МЭК 61984:2008 |
| МЭК 60664-1:2007 | |
| МЭК 60664-1, DIN МЭК 60512 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
ETIM
| ETIM 2.0 | EC000438 |
|---|---|
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
UNSPSC
| UNSPSC 6.01 | 30211923 |
|---|---|
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
