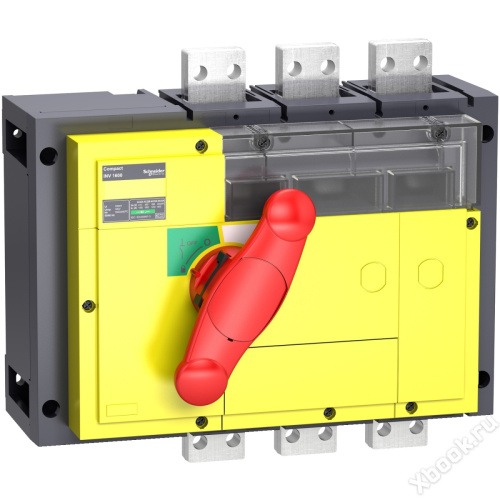

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ INV1000 3П КРАСНАЯ РУКОЯТКА/ЖЕЛТАЯ ПАНЕЛЬ в Москве

Vendor Code	31374

диапазон	Compact
наименование изделия	Compact INS
тип устройства или его аксессуаров	Выключатель-разъединитель
описание полюсов	3P
тип сети	Переменный ток Постоянный ток
частота сети	50/60 Гц
[Icw] номинальный кратковременно допустимый ток	AC-23A : 1000 А переменный ток 50/60 Гц 220/240 V AC-23A : 1000 А переменный ток 50/60 Гц 380/415 V AC-23A : 1000 А переменный ток 50/60 Гц 440/480 V AC-23A : 1000 А переменный ток 50/60 Гц 500/525 V AC-23A : 1000 А переменный ток 50/60 Гц 660/690 V AC-21A : 1000 А переменный ток 50/60 Гц 380/415 V AC-22A : 1000 А переменный ток 50/60 Гц 440/480 V AC-23A : 1000 А переменный ток 50/60 Гц 480 V NEMA AC-21A : 1000 А переменный ток 50/60 Гц 480 V NEMA AC-22A : 1000 А переменный ток 50/60 Гц 660/690 V AC-21A : 1000 А переменный ток 50/60 Гц 500/525 V AC-22A : 1000 А переменный ток 50/60 Гц 220/240 V AC-22A : 1000 А переменный ток 50/60 Гц 380/415 V AC-21A : 1000 А переменный ток 50/60 Гц 440/480 V AC-22A : 1000 А переменный ток 50/60 Гц 480 V NEMA AC-22A : 1000 А переменный ток 50/60 Гц 500/525 V DC-21A : 1000 А постоянный ток 125 V 2 полюса последовательно DC-23B : 1000 А постоянный ток 125 V 2 полюса последовательно AC-21A : 1000 А переменный ток 50/60 Гц 660/690 V AC-21A : 1000 А переменный ток 50/60 Гц 220/240 V DC-22A : 1000 А постоянный ток 125 V 2 полюса последовательно
[Ui] номинальное напряжение изоляции	1000 В переменный ток 50/60 Гц
[Up] номинальное импульсное выдерживаемое напряжение	12 кВ
[Ith] условный тепловой ток на открытом воздухе	1000 А ( 60 °C )
[Icm] номинальная включающая способность (на к.з.)	330 кА 690 V переменный ток 50/60 Гц с вышестоящим автоматическим выключателем для защиты 75 кА 690 V переменный ток 50/60 Гц автономный выключатель-разъединитель
[Ue] номинальное рабочее напряжение	125 V постоянный ток 690 V переменный ток 50/60 Гц
соответствие требованиям по изоляции	Да
индикатор положения контакта	Да
видимый разрыв	Да
степень загрязнения	3

диапазон

Compact

наименование изделия

Compact INS

тип устройства или его аксессуаров

Выключатель-разъединитель

описание полюсов

тип сети

Переменный ток
Постоянный ток

частота сети

50/60 Гц

[Icw] номинальный кратковременно допустимый ток

AC-23A : 1000 А переменный ток 50/60 Гц 220/240 V
AC-23A : 1000 А переменный ток 50/60 Гц 380/415 V
AC-23A : 1000 А переменный ток 50/60 Гц 440/480 V
AC-23A : 1000 А переменный ток 50/60 Гц 500/525 V
AC-23A : 1000 А переменный ток 50/60 Гц 660/690 V
AC-21A : 1000 А переменный ток 50/60 Гц 380/415 V
AC-22A : 1000 А переменный ток 50/60 Гц 440/480 V
AC-23A : 1000 А переменный ток 50/60 Гц 480 V NEMA
AC-21A : 1000 А переменный ток 50/60 Гц 480 V NEMA
AC-22A : 1000 А переменный ток 50/60 Гц 660/690 V
AC-21A : 1000 А переменный ток 50/60 Гц 500/525 V
AC-22A : 1000 А переменный ток 50/60 Гц 220/240 V
AC-22A : 1000 А переменный ток 50/60 Гц 380/415 V
AC-21A : 1000 А переменный ток 50/60 Гц 440/480 V
AC-22A : 1000 А переменный ток 50/60 Гц 480 V NEMA
AC-22A : 1000 А переменный ток 50/60 Гц 500/525 V
DC-21A : 1000 А постоянный ток 125 V 2 полюса последовательно
DC-23B : 1000 А постоянный ток 125 V 2 полюса последовательно
AC-21A : 1000 А переменный ток 50/60 Гц 660/690 V
AC-21A : 1000 А переменный ток 50/60 Гц 220/240 V
DC-22A : 1000 А постоянный ток 125 V 2 полюса последовательно

[Ui] номинальное напряжение изоляции

1000 В переменный ток 50/60 Гц

[Up] номинальное импульсное выдерживаемое напряжение

12 кВ

[Ith] условный тепловой ток на открытом воздухе

1000 А ( 60 °C )

[Icm] номинальная включающая способность (на к.з.)

330 кА 690 V переменный ток 50/60 Гц с вышестоящим автоматическим выключателем для защиты
75 кА 690 V переменный ток 50/60 Гц автономный выключатель-разъединитель

[Ue] номинальное рабочее напряжение

125 V постоянный ток
690 V переменный ток 50/60 Гц

соответствие требованиям по изоляции

Да

индикатор положения контакта

Да

видимый разрыв

Да

степень загрязнения

способ управления	Поворотная рукоятка
цвет рукоятки	Красный
исполнение выключателя	Стационарный
монтажная опора	Монтаж на панель Рейка
присоединение с верхней стороны	Передний
соединение с нижней стороны	Передний
максимальная мощность	AC-23 : 630 кВт 415 V переменный ток 50/60 Гц AC-23 : 710 кВт 500/525 V переменный ток 50/60 Гц AC-23 : 560 кВт 380/400 V переменный ток 50/60 Гц AC-23 : 900 кВт 660/690 V переменный ток 50/60 Гц AC-23 : 315 кВт 220/240 V переменный ток 50/60 Гц
стандартное применение	Бесперебойное
повторно-кратковременный режим, класс	Класс 120 - 60 %
[Icw] номинальный кратковременно выдерживаемый ток	10 кА ( 20 с ) в соответствии с IEC 60947-3 20 кА ( 3 с ) в соответствии с IEC 60947-3 35 кА ( 1 с ) в соответствии с IEC 60947-3 42 кА ( 0.8 с ) в соответствии с IEC 60947-3 50 кА ( 0.5 с ) в соответствии с IEC 60947-3 8 кА ( 30 с ) в соответствии с IEC 60947-3
механическая износостойкость	3000 циклы
электрическая износостойкость	AC-21A : 500 циклы 220/240 V переменный ток 50/60 Гц AC-21A : 500 циклы 380/415 V переменный ток 50/60 Гц AC-21A : 500 циклы 440/480 V переменный ток 50/60 Гц AC-21A : 500 циклы 500/525 V переменный ток 50/60 Гц AC-21A : 500 циклы 660/690 V переменный ток 50/60 Гц AC-22A : 500 циклы 220/240 V переменный ток 50/60 Гц AC-22A : 500 циклы 380/415 V переменный ток 50/60 Гц AC-22A : 500 циклы 440/480 V переменный ток 50/60 Гц AC-22A : 500 циклы 500/525 V переменный ток 50/60 Гц AC-22A : 500 циклы 660/690 V переменный ток 50/60 Гц AC-23A : 500 циклы 220/240 V переменный ток 50/60 Гц AC-23A : 500 циклы 380/415 V переменный ток 50/60 Гц AC-23A : 500 циклы 440/480 V переменный ток 50/60 Гц AC-23A : 500 циклы 500/525 V переменный ток 50/60 Гц AC-23A : 500 циклы 660/690 V переменный ток 50/60 Гц DC-21A : 500 циклы 125 V постоянный ток 2 полюса последовательно DC-22A : 500 циклы 125 V постоянный ток 2 полюса последовательно DC-23A : 500 циклы 125 V постоянный ток 2 полюса последовательно
шаг соединения	70 мм
высота	300 мм
ширина	340 мм
глубина	146.5 мм
масса продукта	14 кг

способ управления

Поворотная рукоятка

цвет рукоятки

Красный

исполнение выключателя

Стационарный

монтажная опора

Монтаж на панель
Рейка

присоединение с верхней стороны

Передний

соединение с нижней стороны

Передний

максимальная мощность

AC-23 : 630 кВт 415 V переменный ток 50/60 Гц
AC-23 : 710 кВт 500/525 V переменный ток 50/60 Гц
AC-23 : 560 кВт 380/400 V переменный ток 50/60 Гц
AC-23 : 900 кВт 660/690 V переменный ток 50/60 Гц
AC-23 : 315 кВт 220/240 V переменный ток 50/60 Гц

стандартное применение

Бесперебойное

повторно-кратковременный режим, класс

Класс 120 - 60 %

[Icw] номинальный кратковременно выдерживаемый ток

10 кА ( 20 с ) в соответствии с IEC 60947-3
20 кА ( 3 с ) в соответствии с IEC 60947-3
35 кА ( 1 с ) в соответствии с IEC 60947-3
42 кА ( 0.8 с ) в соответствии с IEC 60947-3
50 кА ( 0.5 с ) в соответствии с IEC 60947-3
8 кА ( 30 с ) в соответствии с IEC 60947-3

механическая износостойкость

3000 циклы

электрическая износостойкость

AC-21A : 500 циклы 220/240 V переменный ток 50/60 Гц
AC-21A : 500 циклы 380/415 V переменный ток 50/60 Гц
AC-21A : 500 циклы 440/480 V переменный ток 50/60 Гц
AC-21A : 500 циклы 500/525 V переменный ток 50/60 Гц
AC-21A : 500 циклы 660/690 V переменный ток 50/60 Гц
AC-22A : 500 циклы 220/240 V переменный ток 50/60 Гц
AC-22A : 500 циклы 380/415 V переменный ток 50/60 Гц
AC-22A : 500 циклы 440/480 V переменный ток 50/60 Гц
AC-22A : 500 циклы 500/525 V переменный ток 50/60 Гц
AC-22A : 500 циклы 660/690 V переменный ток 50/60 Гц
AC-23A : 500 циклы 220/240 V переменный ток 50/60 Гц
AC-23A : 500 циклы 380/415 V переменный ток 50/60 Гц
AC-23A : 500 циклы 440/480 V переменный ток 50/60 Гц
AC-23A : 500 циклы 500/525 V переменный ток 50/60 Гц
AC-23A : 500 циклы 660/690 V переменный ток 50/60 Гц
DC-21A : 500 циклы 125 V постоянный ток 2 полюса последовательно
DC-22A : 500 циклы 125 V постоянный ток 2 полюса последовательно
DC-23A : 500 циклы 125 V постоянный ток 2 полюса последовательно

шаг соединения

70 мм

высота

300 мм

ширина

340 мм

глубина

146.5 мм

масса продукта

14 кг

стандарты	IEC 60947-1 IEC 60947-3
сертификация продукта	KEMA-KEUR
степень защиты IP	IP40 в соответствии с IEC 60529
степень защиты IK	IK07 в соответствии с EN 50102
рабочая температура окружающей среды	-25...70 °C
температура окружающей среды при хранении	-50...85 °C

стандарты

IEC 60947-1
IEC 60947-3

сертификация продукта

KEMA-KEUR

степень защиты IP

IP40 в соответствии с IEC 60529

степень защиты IK

IK07 в соответствии с EN 50102

рабочая температура окружающей среды

-25...70 °C

температура окружающей среды при хранении

-50...85 °C
