Характеристики:
Основные характеристики
Дополнительные характеристики
Условия эксплуатации
Экологичность предложения
Гарантия на оборудование

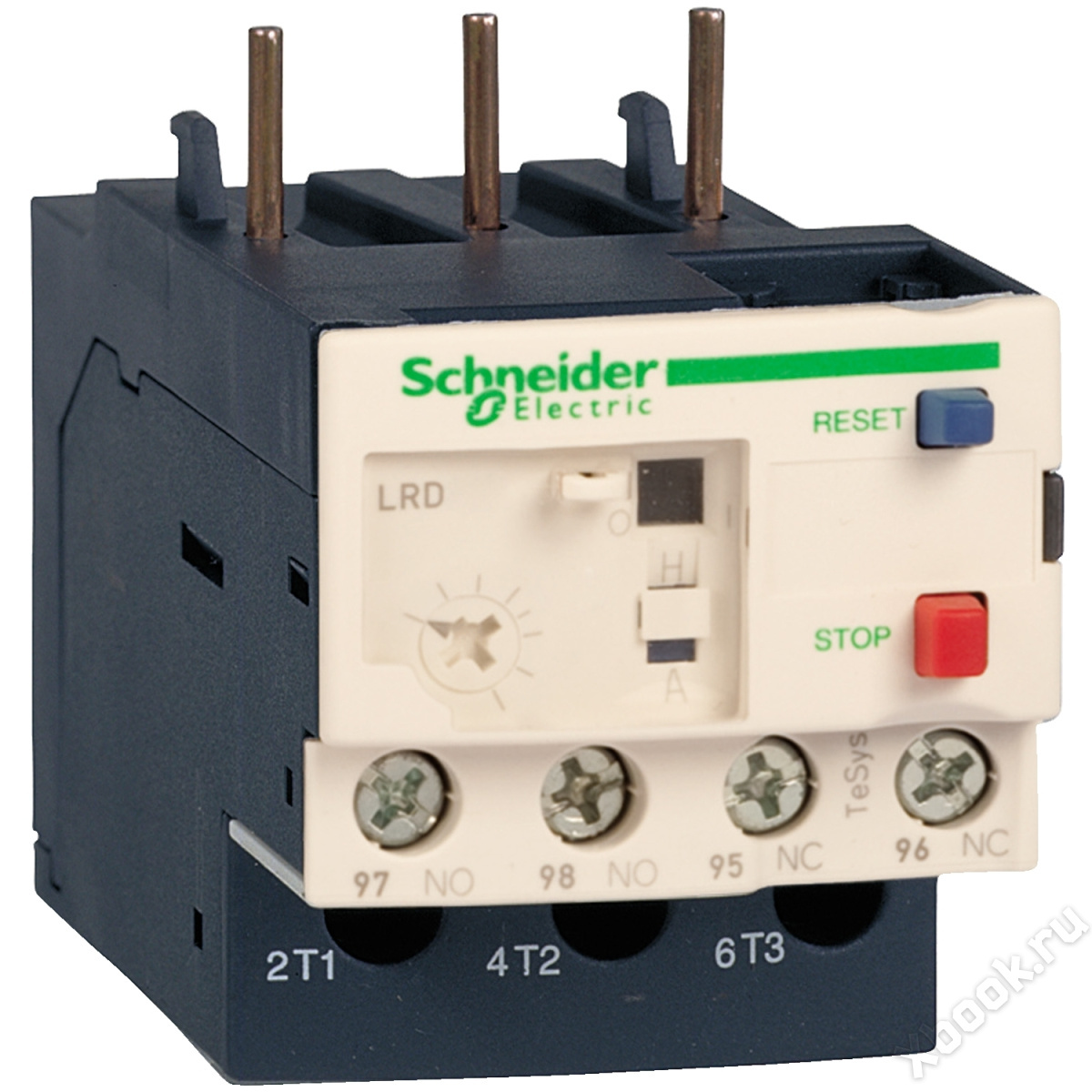

| Vendor Code | LR3D026 |
| диапазон | TeSys | |
|---|---|---|
| наименование изделия | TeSys LRD | |
| тип устройства или его аксессуаров | Недифференциальное реле тепловой защиты | |
| краткое название устройства | LR3D | |
| применение реле | Защита двигателя | |
| совместимость изделий | LC1D12 LC1D38 LC1D25 LC1D32 LC1D18 LC1D09 | |
| тип сети | Переменный ток Постоянный ток | |
| диапазон уставок тепловой защиты | 0.16...0.25 А | |
| [Ui] номинальное напряжение изоляции | 600 В силовая цепь в соответствии с CSA 600 В силовая цепь в соответствии с UL 690 В силовая цепь в соответствии с IEC 60947-4-1 |
| частота сети | 0...400 Гц | |
|---|---|---|
| монтажная опора | Монтаж на панель со специальными принадлежностями Рейка со специальными принадлежностями Под контактором | |
| уставка срабатывания | 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1 | |
| [Ith] условный тепловой ток на открытом воздухе | 5 А для цепь сигнализации | |
| допустимый ток | 3 А при 120 V AC-15 для цепь сигнализации 0.22 А при 125 V DC-13 для цепь сигнализации | |
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 0...400 Гц | |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ | |
| чувствительность к обрыву фазы | Ток отключения 130 % от Ir на две фазы, последняя на 0 | |
| тип управления | Красный кнопка останов Синий кнопка для сброс режим | |
| температурная компенсация | -20...60 °C | |
| шаг соединения | 14.5 мм | |
| присоединения | Силовая цепь : клеммы с кольцевыми наконечниками Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² гибкий без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² гибкий с кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² жесткий кабель без кабельный наконечник | |
| момент затяжки | Цепь управления : 1.7 Н-м в винтовой зажим Силовая цепь : 2.3 Н-м в клеммы с кольцевыми наконечниками винт: M4 | |
| ширина | 45 мм | |
| глубина | 70 мм | |
| масса продукта | 0.124 кг |
| защитное исполнение | TH в соответствии с IEC 60068 | |
|---|---|---|
| степень защиты IP | IP20 в соответствии с IEC 60529 | |
| рабочая температура окружающей среды | -20...60 °C без понижения в соответствии с IEC 60947-4-1 | |
| температура окружающей среды при хранении | -60...70 °C | |
| огнестойкость | V1 в соответствии с UL 94 | |
| механическая стойкость | Вибрации 6 g (ном.) IEC 60068-2-6 Удары 15 g (ном.) в течение 11 мс IEC 60068-2-7 | |
| электрическая прочность изоляции | 6 кВ в 50 Гц в соответствии с IEC 60255-5 | |
| стандарты | UL 508 ATEX D 94/9/CE IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 | |
| сертификация продукта | RINA CCC UL GL LROS (Lloyds register of shipping) GOST DNV ATEX INERIS BV CSA |
| Соответствие экологическому статусу | Продукт категории Green Premium | |
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | Декларация о соответствии Schneider Electric | |
| Регламент REACh | Продукт не содержит особо опасных веществ в количествах, превышающее норму. | |
| Экологический профиль продукта | Экологический профиль продукта | |
| Инструкция по утилизации продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
