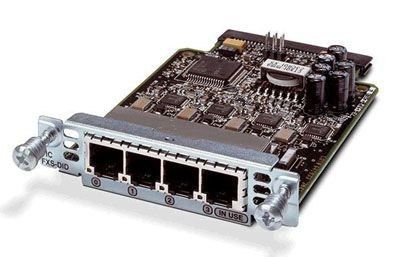

Модуль Cisco VIC3-4FXS/DID в Москве

Физические характеристики

Тип интерфейса:

VIC

Индикаторы статуса:

Светодиодные индикаторы статуса портов и ресурсов обработки голоса

Интерфейсные порты

Интерфейсные порты:

4 x RJ-11 FXS / DID-каналы

Скорость передачи данных:

IP-Телефония

Унифицированные коммуникации:

• Объединение всех решений IP-коммуникаций Cisco путем предоставления гибкого и надежного подключения к общественным или частным телефонным сетям по всему миру

• Предоставляет шлюз для подключения IP-телефонов Cisco к ТСОП или традиционным АТС или УАТС

• Предоставляет шлюз для подключения традиционных АТС, телефонов, факсовых аппаратов к ТСОП и коммуникационных систем с кнопочным набором к инфраструктуре передачи голоса, данных и видео

Обход оплаты:

• Уменьшение или устранение оплаты за использование междугородной и местной связи при помощи передачи голосового и факсового трафика через корпоративную сеть, LAN, городскую сеть (MAN) или WAN.

• Работает с существующими телефонами, факсовыми аппаратами, ТСОП и системами с кнопочным набором

• Соединительные каналы полностью заменяют структуру соединительных линий (цифро-цифровых, цифро-аналоговых или аналого-аналоговых)

• Совместимость со всеми IP-телефонами Cisco IP, аналоговыми телефонами, факсовыми аппаратами, соединениями АТС или УАТС с другими продуктами Cisco, поддерживающими передачи голоса

Передача голоса через пакетный транспорт:

• Голосовые и факсовые данные через трафик IP-VoIP на уровне 3 могут передаваться через любой носитель 1 или 2 уровня, включая ISDN, выделенным линиям, последовательные соединения и Ethernet.

• Compressed Real-Time Protocol (cRTP) предлагает сжатие заголовка RTP и методы фрагментации пакетов, что обеспечивает качественную передачу голосовых и факсовых данных через любое WAN-соединение

• Call Admission Control и резервирование ТСОП используют Service Assurance Agent (SAA) для определения задержки и дрожания, предоставляют расчеты в реальном времени Calculated Planning Impairment Factor (ICPIF) до установления вызова через IP-инфраструктуру. SAA-пакеты эмулируют голосовые пакеты и получают такой же приоритет в сети

• Расширенные механизмы QoS: эти настраиваемые функции программного обеспечения Cisco IOS резервируют необходимую полосу пропускания, приоритизируют голосовой и факсовый трафик для обеспечения прозрачной передачи высококачественных голосовых и факсовых данных. Они включают в себя Resource Reservation Protocol (RSVP), методы очередности (такие как Low Latency Queuing), приоритет IP и точку кода дифференцированных услуг (DSCPs)

Контроль вызовов передачи сигналов:

Поддержка H.323 V1/V2/V3/V4, MGCP 0.1/1.0 и протоколы контроля вызовов SIP. Также поддерживает Cisco UCM при помощи MGCP, H.323 или SIP

Стандартные голосовые кодеки International Telecommunications Union (ITU):

G.711, G.729, G.729a/b, G.723.1, G.726, G.728, iLBC, G.722 - эти стандартизированные методы компрессии обеспечивают передачу голоса через IP.

Поддержка передачи сигналов на телефонных интерфейсах:

Поддержка следующих протоколов передачи сигналов:

• FXO/FXS loop-start and ground-start signaling

• Inbound signaling (such as dual-tone multifrequency [DTMF], multifrequency support)

• Country-specific signaling

Голосовые функции:

• Эхоподавление на хвосте сигнала до 32 мсек (настраиваемая длина хвоста)

• Подавление тишины, Voice Activity Detection (VAD) - полоса пропускания используется только при разговоре. Во время тишины при телефонном разговоре полоса пропускания используется для передачи данных

• Генерация комфортного шума

• Private Line Automatic Ring-Down (PLAR) - обеспечивает прямое подключение к другому цифровому или аналоговому голосовому порту при поднятии телефонной трубки. Включает "Trader Turret" PLAR

• Local/Advanced Voice Busy-Out-Automatically переключает любой желаемый голосовой канал на АТС или ТСОП при отказе прямого WAN или LAN соединения с маршрутизатором или любой частью сети

• Поддержка Caller ID - конфигурация Caller ID на каждом порте (с разблокировкой вызовов) на аналоговых интерфейсах FXS, FXO и DID

• Группы перехвата между картами - звонки могут быть переадресованы на первую доступную линию

• Встроенное добавление и удаление мультиплексора (удаление и вставка) - осуществляет добавление и удаление мультиплексирования для голоса в двухпортовом сетевом модуле. Устраняет необходимость, поддержку и затраты на использование внешнего добавления и удаления мультиплексора

• Связывание планов набора - упрощение конфигурации и управления при помощи автоматического связывания набранных телефонных номеров и IP-адресов

• Поддержка Interactive Voice Response (IVR) - предоставляет Автосекретаря, поддержку голосовой почты и маршрутизации вызовов

• Hoot and Holler через IP - обеспечивает высококачественные multicast голосовые службы Hoot and Holler и multicast конференцсвязь через существующие конечные точки WAN

Особенности голосовых портов:

• FXS - обеспечивает обнаружение изменение полярности батареи, инициации отключения контроля и контроля ответа

• Отключение любого порта без негативного влияния на другие порты этого же модуля

Факс и модем:

• Трафик факса и модема проходит через голосовой порт

• Переключение факса - обеспечивает более надежный протокол для передачи факсов в пакетных сетях. Также поддерживаются факсовые протоколы T.37 и T.38

Архитектура High-Performance Flexible Digital Signal Processor (DSP):

• Емкость канала - поддержка до 48 голосовых каналов

• Гибкая архитектура DSP - нет необходимости указывать сложность кодека в конфигурации. Подходящий кодек выбирается автоматически при установлении соединения и ресурсы DSPA распределяются автоматически

• Обновления функций - архитектура DSP позволяет добавление новых возможностей при помощи простого обновления кода

Поддержка сетевого управления:

• Cisco UCM

• Совместимость Simple Network Management Protocol (SNMP)

• Управление при помощи Management Information Base (MIB)

• Интерфейс CiscoView для конфигурации

• ConfigMaker

• Поддержка NetSys

Функции:

• Форматы адресации передачи сигналов:

- Внутриполосный DTMF

- Внеполосная пульсация (8-12 пакетов в секунду)

• Режимы передачи сигналов:

- FXS: loop-start, ground-start

- DID: Immediate, delay dial, wink start

• Сопротивление контура DID: до 1800 Ом (включая оконечное оборудование)

• Сопротивление контура FXS: до 600 Ом (включая телефон и оконечное оборудование)

• Напряжение при поднятой трубке: - 44 В

• Ток при опущенной трубке: 25 мА (максимум)

• Мелодии звонка: настраиваются для требований разных стран

• Напряжение звонка: 45 Vrms в 5 REN при нулевой длине петли (сбалансированно)

• Частоты звонка: 20 Гц, 25 Гц, 30 Гц, 50 Гц

• Загрузка REN: 5 REN на порт (максимум), 8 REN на VIC (максимум) и 2 REN на порт в смешанном режиме FXS/DID

• Управление отключением: отказ питания (управление группой вызовов, удаленное отключение)

• Caller ID: передачи данных частотной манипуляции (FSK) при поднятой трубке

• Длина петли: до 450 м кабеля витой пары 5 категории 24 AWG
