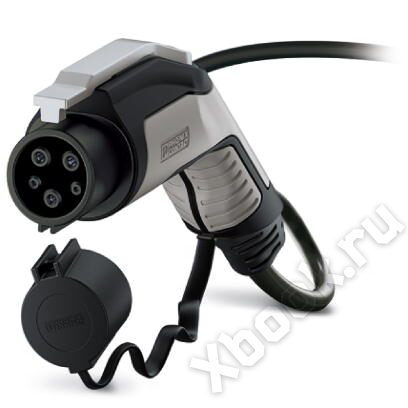

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема на другом конце, с возможностью запирания навесным замком, с защитным колпачком, C-Line черный / серый, Тип 1, SAE J1772, МЭК 62196-2, 15 A / 250 В (AC), тип конструкции C-Line, кабель: 4 м, черный, прямой, поверхность сопряжения: черный, область захвата: серый
Описание изделия
Зарядный кабель переменного тока, с автомобильным зарядным штекером и одним концом без разъема, для зарядки переменным током (AC) электромобилей (EV) с входными разъемами типа 1, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Проверено путем выборочного тестирования в соответствии с автомобильными стандартами LV124, LV214, LV215-2
- Надежное функционирование блокировочного рычага с дополнительным уплотнением
- Дополнительная блокировка навесным замком
- Вода не проникает в кабель благодаря полной водонепроницаемости в продольной плоскости
Коммерческие данные
| Код заказа | 1623237 |
|---|
| Упаковочная единица | 1 stk |
|---|
| Примечание | Позаказное производство (возврат невозможен) |
|---|
| GTIN | 4055626177793 |
|---|
| Вес/шт. (без упаковки) | 1 154,000 GRM |
|---|
Описание изделия
| Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема на другом конце, с возможностью запирания навесным замком, с защитным колпачком |
|---|
| Исполнение | C-Line черный / серый |
|---|
| Стандарты / нормативные документы | SAE J1772 |
|---|
| МЭК 62196-2 |
|---|
| Стандарт зарядки | Тип 1 |
|---|
| Режим заряда | Уровень 2 |
|---|
Размеры
| Ширина зарядного штекера электромобиля | 58,00 мм |
|---|
| Высота зарядного штекера электромобиля | 151,10 мм |
|---|
| Глубина зарядного штекера электромобиля | 236,10 мм |
|---|
| Длина кабеля | 4 м |
|---|
| Длина зачищаемой части провода | 60 мм ±15 мм |
|---|
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
|---|
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
|---|
| Степень защиты | 3R (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
|---|
Электрические характеристики
| Зарядная мощность, макс. | 3,75 кВт |
|---|
| Количество фаз | 1 |
|---|
| Количество, силовые контакты | 3 (L1, N, PE) |
|---|
| Расчетный ток силовых контактов | 15 A |
|---|
| Расчетное напряжение силовых контактов | 250 В AC |
|---|
| Количество сигнальных контактов | 2 (CP, CS) |
|---|
| Расчетный ток сигнальных контактов | 2 A |
|---|
| Расчетное напряжение сигнальных контактов | 30 В AC |
|---|
| Вид передачи сигналов | Широтно-импульсная модуляции |
|---|
| Указание по типу подключения | Обжимной контакт, неразъемный |
|---|
| Кодировка резисторов | 480 Ω (Рычаг активирован) |
|---|
| 150 Ом (Рычаг не активирован) |
|---|
Механические характеристики
| Циклы установки | > 10000 |
|---|
| Усилие установки | |
|---|
| Усилие съема | |
|---|
Design
| Тип конструкции | C-Line |
|---|
| Цвет корпуса | черный |
|---|
| Цвет поверхности сопряжения | черный |
|---|
| Цвет области ручки | серый |
|---|
| Цвет элемента управления | cеребристый |
|---|
| Цвет защитного колпачка | черный |
|---|
| Варианты заказчиков | На заказ |
|---|
Материал
| Материал корпуса | Пластмасса |
|---|
| Материал области ручки | Мягкий пластик |
|---|
| Материал рычага управления | Металл |
|---|
| Материал защитный колпачок | Мягкий пластик |
|---|
| Материал вид при установке | Пластик |
|---|
| Класс воспламеняемости | V0 |
|---|
| Материал поверхности контактов | Ag |
|---|
Кабель
| Построение системы проводников | 3 x 14 AWG + 1 x 20 AWG |
|---|
| Стандарты и предписания в отношении проводников | UL 62 |
|---|
| FFSO7.E343212 |
|---|
| Наружный диаметр проводника | 10,5 мм ±0,3 мм |
|---|
| Тип кабеля | прямой |
|---|
| Внешняя оболочка, материал | TPE |
|---|
| Внешняя оболочка, цвет | черный |
|---|
| минимальный радиус изгиба | 157,5 мм (15 x диаметр) |
|---|
Крепление
| Тип фиксатора | Возможность блокировки рабочего рычага при помощи навесного замка с дужкой 4 мм |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|
| Lead 7439-92-1 |
|---|
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|
| eCl@ss 4.1 | 27260701 |
|---|
| eCl@ss 5.0 | 27260701 |
|---|
| eCl@ss 5.1 | 27143400 |
|---|
| eCl@ss 6.0 | 27143400 |
|---|
| eCl@ss 7.0 | 27449001 |
|---|
| eCl@ss 8.0 | 27449001 |
|---|
| eCl@ss 9.0 | 27144705 |
|---|
ETIM
| ETIM 3.0 | EC002061 |
|---|
| ETIM 4.0 | EC002061 |
|---|
| ETIM 5.0 | EC002839 |
|---|
| ETIM 6.0 | EC002897 |
|---|
| ETIM 7.0 | EC002897 |
|---|
UNSPSC
| UNSPSC 6.01 | 30211923 |
|---|
| UNSPSC 7.0901 | 39121522 |
|---|
| UNSPSC 11 | 39121522 |
|---|
| UNSPSC 12.01 | 39121522 |
|---|
| UNSPSC 13.2 | 39121522 |
|---|
